Einheit · AXIAL-PISTON PUMP
AH A4VSO 500 LR3DN /30L-VZH25K99 -S1119R902494195
Axialkolbenpumpe Bosch Rexroth Baureihe A4VSO, Typschlüssel AHA4VSO500LR3DN/30L-VZH25K99-S1119, Materialnummer R902494195. Druckflüssigkeit/Ausführung: High-speed Version (H). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar (A4VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtungen: Bei Blick auf Triebwelle links (L). Triebwellen: Zahnwelle DIN 5480 (Z). Anbauflansch: in Anlehnung an ISO 3019-2 (metrisch) 8-Loch (H). Arbeitsanschluss: SAE-Flanschanschlüsse, B und S um 90° seitlich versetzt, 2. Druckanschluss B gegenüber B, metrisches Befestigungsgewinde, bei Auslieferung mit Flanschplatte verschlossen (25). Sonderausführung Nr. 1119.
- Nummer
- R902494195
- Typschlüssel
- AH A4VSO 500 LR3DN /30L-VZH25K99 -S1119
- Gruppe
- A4VSO 500
- Ausgabe
- 07/2020

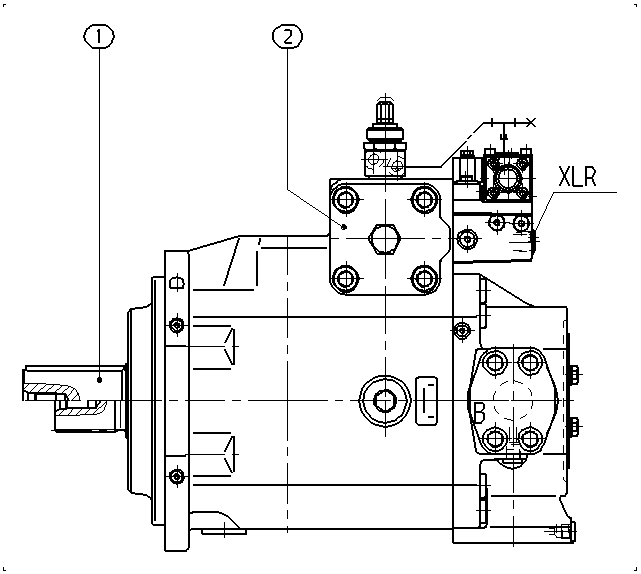

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902485960 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R910985168 | REGULATOR Stückliste der Baugruppe →L | 1 | ||
| 61 | R902805710 | SHIPPING PROTECTION | 1 | |
| 62 | R902602207 | SEAL SCREW | 1 | |
| 63 | R902564147 | SHIPPING PROTECTION | 1 | |
| 81 | R902602011 | SEAL SCREW | 1 | |
| 82 | R902602008 | SEAL SCREW | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Druckflüssigkeit/Ausführung | High-speed Version | H |
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar | A4VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtungen | Bei Blick auf Triebwelle links | L |
| Triebwellen | Zahnwelle DIN 5480 | Z |
| Anbauflansch | in Anlehnung an ISO 3019-2 (metrisch) 8-Loch | H |
| Arbeitsanschluss | SAE-Flanschanschlüsse, B und S um 90° seitlich versetzt, 2. Druckanschluss B gegenüber B, metrisches Befestigungsgewinde, bei Auslieferung mit Flanschplatte verschlossen | 25 |
