Einheit · BASE UNIT
GAA4VSO180K/30R-VKD75U24-S1354R902494396
Grundeinheit Bosch Rexroth Baureihe A4VSO, Typschlüssel GAA4VSO180K/30R-VKD75U24-S1354, Materialnummer R902494396. Nenngröße: NG 180. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, SAE, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) (AA4VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtungen: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) / HFD-Betrieb (V). Triebwelle: Zylindrische Welle mit Passfeder ISO 3019-1 (K). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 4-Loch (D). Arbeitsanschluss: Standardausführung Befestigungsgewinde, Anschluss B und S: SAE-Flansch seitlich, um 90° versetzt, UNC, 2. Druckanschluss B bei Auslieferung mit Flanschplatte gegenüber B verschlossen (75).
- Nummer
- R902494396
- Typschlüssel
- GAA4VSO180K/30R-VKD75U24-S1354
- Gruppe
- A4VSO 180
- Ausgabe
- 07/2020

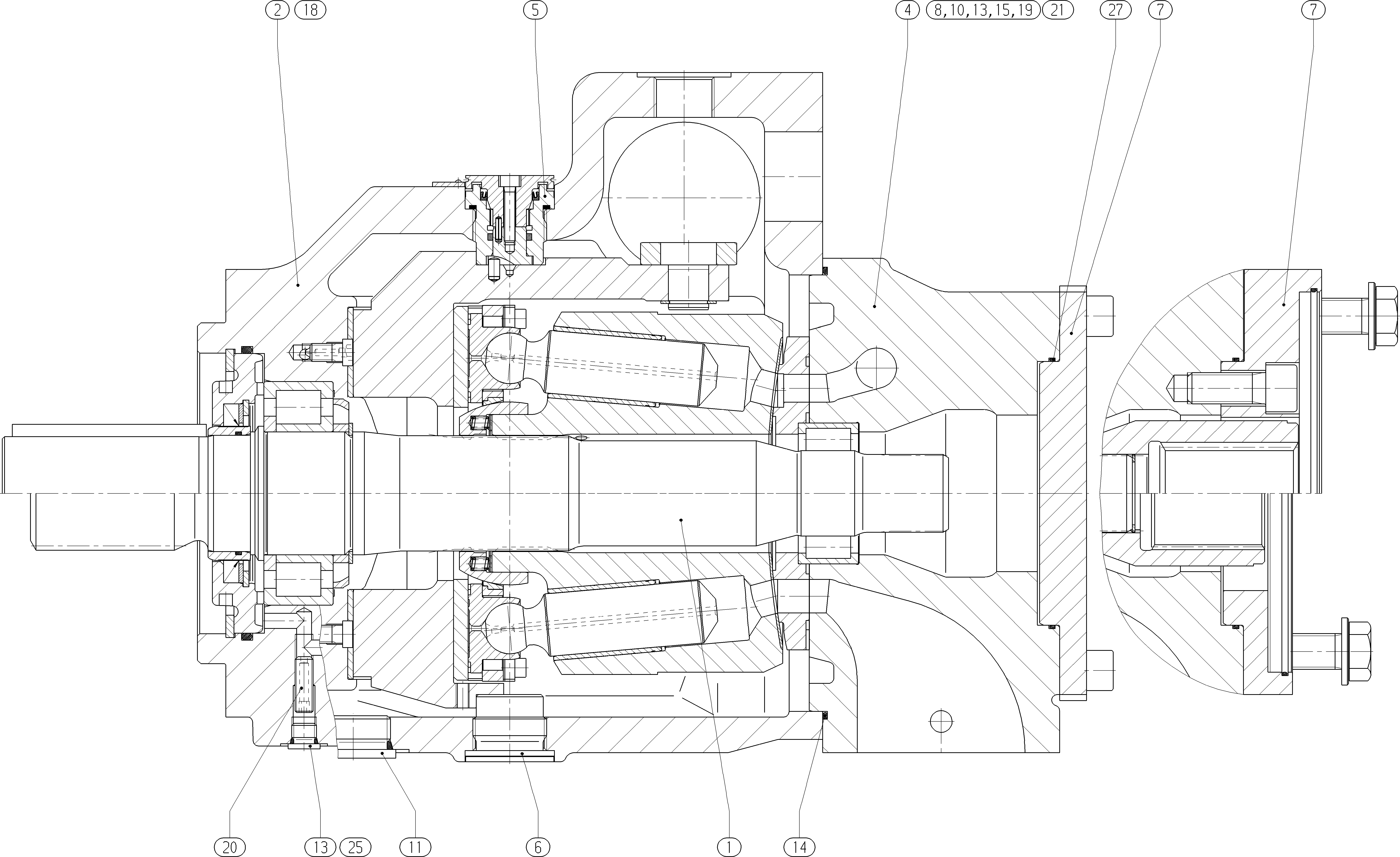

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902494395 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910998681 | PUMP HOUSING | 1 | ||
| R902445878 | CONNECTION PLATE | 1 | ||
| R910970503 | INDICATING DEVICE Stückliste der Baugruppe →L | 1 | ||
| R910929476 | STUD BOLT Stückliste der Baugruppe →L | 1 | ||
| R902447052 | ATTACHMENT KIT | 1 | ||
| R910975643 | BLANK FLANGE | 1 | ||
| R910209228 | SOCKET HEAD CAP SCREW | 8 | ||
| R902601857 | SCREW PLUGD | 3 | ||
| R910764647 | SCREW PLUGD | 3 | ||
| R910935634 | O-RINGD | 1 | ||
| R910942133 | R-RINGD | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 2 | ||
| R909831319 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R910995345 | THROTTLE SCREW | 1 | ||
| R910922276 | NOZZLE | 1 | ||
| R910979852 | REFERENCE PLATE | 1 | ||
| R902650731 | O-RING | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, SAE, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) | AA4VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 180 | 180 |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtungen | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) / HFD-Betrieb | V |
| Triebwelle | Zylindrische Welle mit Passfeder ISO 3019-1 | K |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 4-Loch | D |
| Arbeitsanschluss | Standardausführung Befestigungsgewinde, Anschluss B und S: SAE-Flansch seitlich, um 90° versetzt, UNC, 2. Druckanschluss B bei Auslieferung mit Flanschplatte gegenüber B verschlossen | 75 |
