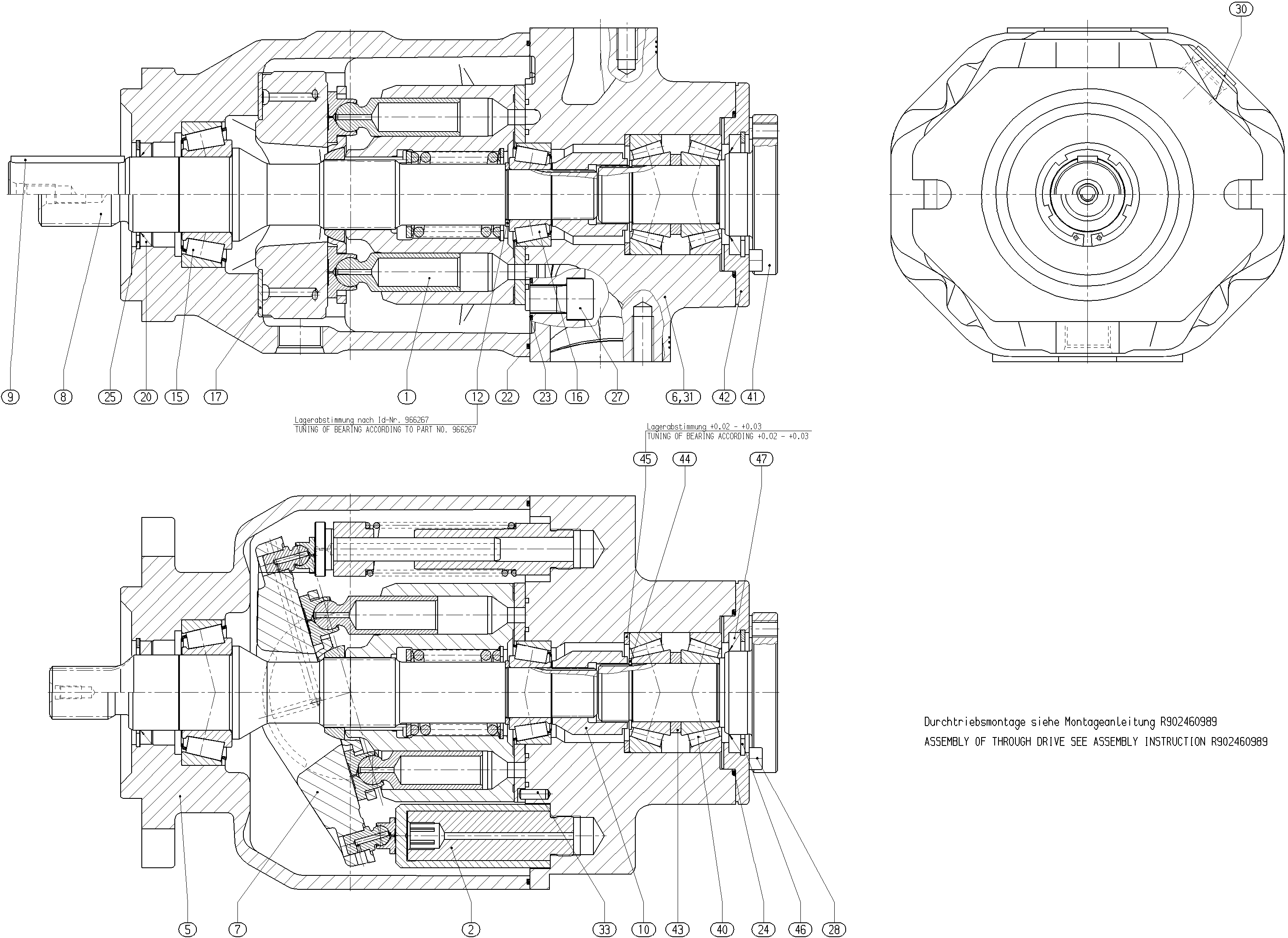

Einheit · BASE UNIT
GHA10VO110OV/31R-VSC44K00-S3992R902495759
Grundeinheit Bosch Rexroth Baureihe A10VO, Typschlüssel GHA10VO110OV/31R-VSC44K00-S3992, Materialnummer R902495759. Nenngröße: NG 110. Ausführung: High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) (H). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Sonderausführung Nr. 3992.
- Nummer
- R902495759
- Typschlüssel
- GHA10VO110OV/31R-VSC44K00-S3992
- Gruppe
- A10VO 110
- Ausgabe
- 06/2020
| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902478721 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910960913 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R910906803 | PUMP HOUSING | 1 | ||
| R902504112 | CONNECTION PLATE | 1 | ||
| R902454599 | SWASH PLATE | 1 | ||
| R910993523 | DRIVE SHAFT | 1 | ||
| R902430501 | SPLINED COUPLING | 1 | ||
| R910906878 | ADJUSTMENT SHIM | 1 | ||
| R910906908 | TAPERED-ROLLER BEARING | 1 | ||
| R910906909 | TAPERED-ROLLER BEARING | 1 | ||
| R910906881 | BEARING SHELL | 2 | ||
| R910113174 | SHAFT SEALING RINGD | 1 | ||
| R910912756 | O-RINGD | 1 | ||
| R913050578 | R-RINGD | 4 | ||
| R910404209 | O-RING | 1 | ||
| R909832149 | RETAINING RING | 1 | ||
| R910389714 | SOCKET HEAD CAP SCREW | 4 | ||
| R910109452 | SOCKET HEAD CAP SCREW | 4 | ||
| R910967351 | SCREW PLUGD | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 2 | ||
| R902533908 | STRAIGHT PIN | 1 | ||
| R910918201 | TAPERED-ROLLER BEARING | 2 | ||
| R902421558 | THROUGH DRIVE | 1 | ||
| R902424632 | COVER | 1 | ||
| R902421561 | ADJUSTMENT SHIM | 1 | ||
| R909083360 | RETAINING RING | 1 | ||
| R902424668 | ADJUSTMENT SHIM | 1 | ||
| R910941920 | RETAINING RING | 1 | ||
| R910978001 | SHAFT SEALING RING | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) | H |
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 110 | 110 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
