Einheit · AXIAL-PISTON PUMP
P A4VSG 500 HD1DT /30L-PPH10KB69FR902497879
Axialkolbenpumpe Bosch Rexroth Baureihe A4VSG, Typschlüssel PA4VSG500HD1DT/30L-PPH10KB69F, Materialnummer R902497879. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 8-Loch (H). Arbeitsanschluss: SAE-Flanschanschlüsse A und B, auf gleicher Seite, metrisches Befestigungsgewinde metrisches Befestigungsgewinde (10). Durchtriebe: 125, 2-Loch 1 1/2 in 17T 12/24DP (KB6). Ventile: Ventilblock angebaut SDVB (9). Filterung: Filter im Speisekreis angebaut (F).
- Nummer
- R902497879
- Typschlüssel
- P A4VSG 500 HD1DT /30L-PPH10KB69F
- Gruppe
- A4VSG 500
- Ausgabe
- 07/2020

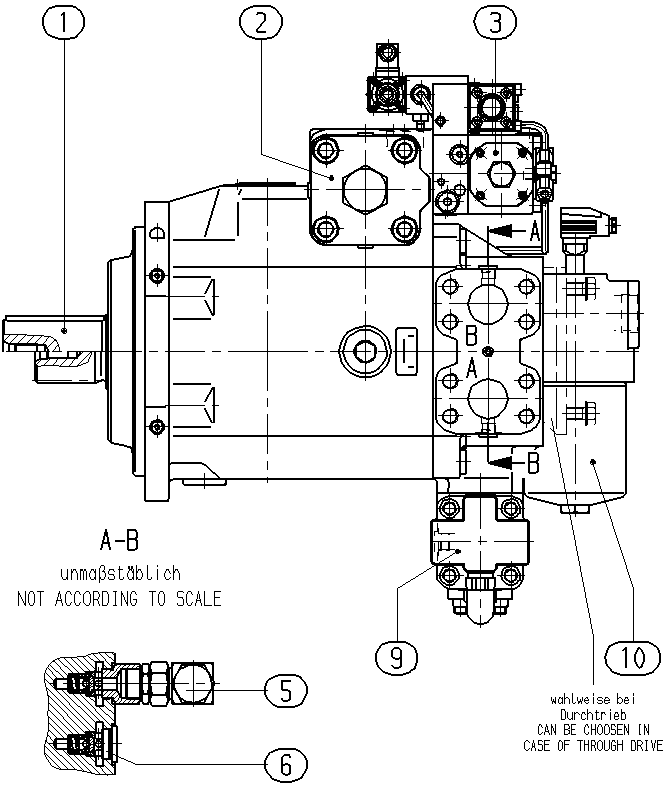

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902510243 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902451942 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R910924418 | SPRING PACK Stückliste der Baugruppe →L | 1 | ||
| R910969534 | VALVE MOUNTING KIT | 1 | ||
| R910944807 | VALVE MOUNTING KIT | 1 | ||
| R910902407 | FLUSHING BLOCK Stückliste der Baugruppe →L | 1 | ||
| R910964795 | FILTER Stückliste der Baugruppe →L | 1 | ||
| 61 | R902805710 | SHIPPING PROTECTION | 2 | |
| 62 | R902602207 | SEAL SCREW | 1 | |
| 64 | R909831383 | GUARD PLUG | 1 | |
| 71 | R902568998 | FLANGE COVER Stückliste der Baugruppe →L | 1 | |
| 82 | R902602011 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 8-Loch | H |
| Arbeitsanschluss | SAE-Flanschanschlüsse A und B, auf gleicher Seite, metrisches Befestigungsgewinde metrisches Befestigungsgewinde | 10 |
| Durchtriebe | 125, 2-Loch 1 1/2 in 17T 12/24DP | KB6 |
| Ventile | Ventilblock angebaut SDVB | 9 |
| Filterung | Filter im Speisekreis angebaut | F |
