Einheit · AXIAL-PISTON PUMP

AE A10VSO 18 DRG /31R-VKC62K01R902500163

Axialkolbenpumpe Bosch Rexroth Baureihe A10VSO, Typschlüssel AEA10VSO18DRG/31R-VKC62K01, Materialnummer R902500163. Nenngröße: NG 18. Ausführung: HFA, HFB, HFC-Druckflüssigkeit (E). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 4100 psi (280 bar), Höchstdruck 5100 psi (350 bar) (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Druckabschneidung hydraulisch ferngesteuert (DRG). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zylindrische Welle mit Passfeder, zulässiges Durchtriebsmoment ISO 3019-1 (K). Anbauflansch: ISO 3019-1 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162, UNC-Befestigungsgewinde, seitlich gegenüberliegend (62). Durchtrieb: 82-2 (A) 5/8 in 9T 16/32DP (K01).

Nummer: R902500163
Typschlüssel: AE A10VSO 18 DRG /31R-VKC62K01
Gruppe: A10VSO 18
Ausgabe: 06/2020

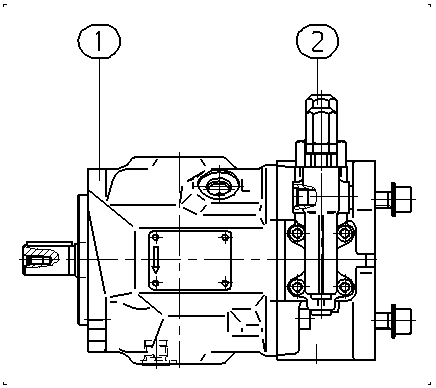

AE A10VSO 18 DRG /31R-VKC62K01 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge	Zur Anfrage
	R910947184	BASE UNIT Stückliste der Baugruppe →L	1
	R902451761	CONTROL VALVE Stückliste der Baugruppe →L	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Ausführung	HFA, HFB, HFC-Druckflüssigkeit	E
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 4100 psi (280 bar), Höchstdruck 5100 psi (350 bar)	A10VS
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	18	18
Regel- und Verstelleinrichtung	mit Druckabschneidung hydraulisch ferngesteuert	DRG
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Blick auf Triebwelle rechts	R
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Zylindrische Welle mit Passfeder, zulässiges Durchtriebsmoment ISO 3019-1	K
Anbauflansch	ISO 3019-1 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162, UNC-Befestigungsgewinde, seitlich gegenüberliegend	62
Durchtrieb	82-2 (A) 5/8 in 9T 16/32DP	K01
