Einheit · AXIAL-PISTON MOTOR
ALA10VM28HZ/52W1-VSC60N000R902500215
Axialkolbenmotor Bosch Rexroth Baureihe A10VM, Typschlüssel ALA10VM28HZ/52W1-VSC60N000, Materialnummer R902500215. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10V). Betriebsart: Motor, offener und geschlossener Kreislauf (M). Regel- und Verstelleinrichtungen: Zweipunktverstellung hydraulisch ohne Schaltzeitdüse (HZ). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Minimales Schluckvolumen: Vg min [cm3] stufenlos einstellbar von/bis (1). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Anbauflansch: Angelehnt an ISO 3019-1 (SAE); 2 Loch (C). Arbeitsanschluss: Flanschanschlüsse A und B; seitlich; Befestigungsgewinde UNF nach ISO 6162 gleiche Seite (60N00). Ventile: Ohne Ventil (0).
- Nummer
- R902500215
- Typschlüssel
- ALA10VM28HZ/52W1-VSC60N000
- Gruppe
- A10VM 28
- Ausgabe
- 07/2020

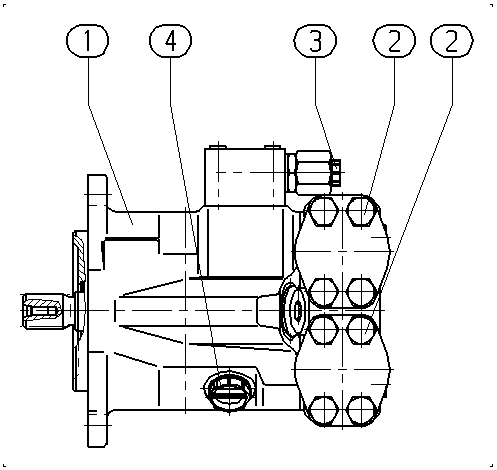

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902410757 | AXIAL-PISTON MOTOR Stückliste der Baugruppe →L | 1 | ||
| R902400577 | FLANGE COVER | 2 | ||
| R902602014 | SEAL SCREW | 1 | ||
| R902602016 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10V |
| Betriebsart | Motor, offener und geschlossener Kreislauf | M |
| Nenngröße (NG) | 28 | 28 |
| Regel- und Verstelleinrichtungen | Zweipunktverstellung hydraulisch ohne Schaltzeitdüse | HZ |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Minimales Schluckvolumen | Vg min [cm3] stufenlos einstellbar von/bis | 1 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE); 2 Loch | C |
| Arbeitsanschluss | Flanschanschlüsse A und B; seitlich; Befestigungsgewinde UNF nach ISO 6162 gleiche Seite | 60N00 |
| Ventile | Ohne Ventil | 0 |
