Einheit · AXIAL-PISTON PUMP

ALA10VO45DR/52R-VCC62K52-S2059R902501093

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO45DR/52R-VCC62K52-S2059, Materialnummer R902501093. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druckregler hydraulisch (DR). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Kegelwelle mit Passfeder und UNF-Gewindebolzen nicht für Durchtrieb (C). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend (62). Durchtrieb: 82-2 (A) 3/4 in 11T 16/32DP (K52). Sonderausführung Nr. 2059.

Nummer
R902501093
Typschlüssel
ALA10VO45DR/52R-VCC62K52-S2059
Gruppe
A10VO 45
Ausgabe
07/2020

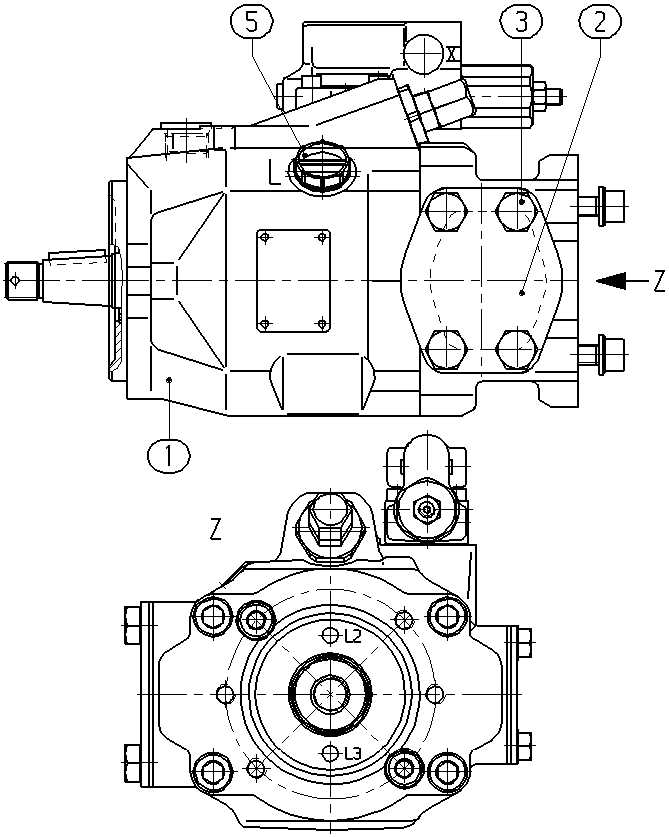

ALA10VO45DR/52R-VCC62K52-S2059 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902449194AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902400579FLANGE COVER1
R902400587FLANGE COVER1
R902603190SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)4545
Regel- und VerstelleinrichtungDruckregler hydraulischDR
BaureiheBaureihe 5, Index 252
DrehrichtungBlick auf Triebwelle rechtsR
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleKegelwelle mit Passfeder und UNF-Gewindebolzen nicht für DurchtriebC
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend62
Durchtrieb82-2 (A) 3/4 in 11T 16/32DPK52

Weitere Ausführungen 1
