Einheit · BASE UNIT
G A10V O 60 OV /52L-VSD12N00 -S2376R902501209
Grundeinheit Bosch Rexroth Baureihe A10VO, Typschlüssel GA10VO60OV/52L-VSD12N00-S2376, Materialnummer R902501209. Nenngröße: NG 60. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 4-Loch (D). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend (12). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 2376.
- Nummer
- R902501209
- Typschlüssel
- G A10V O 60 OV /52L-VSD12N00 -S2376
- Gruppe
- A10VO 60
- Ausgabe
- 06/2020

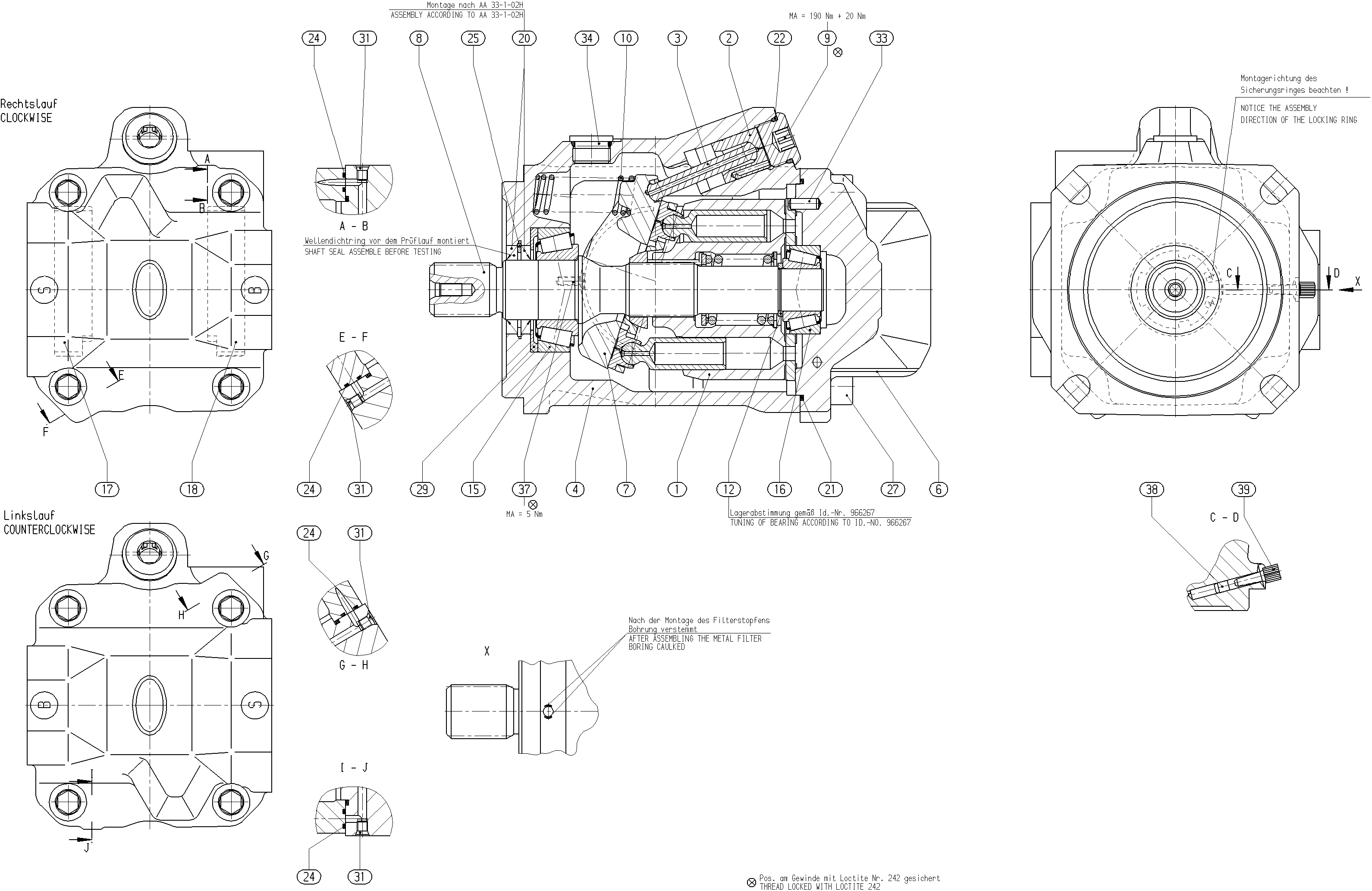

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902454129 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902438263 | ADJUSTING PISTON | 1 | ||
| R902439068 | PISTON ROD | 1 | ||
| R902436128 | PUMP HOUSING | 1 | ||
| R910983724 | CONNECTION PLATE | 1 | ||
| R902437116 | SWASH PLATE | 1 | ||
| R902413417 | DRIVE SHAFT | 1 | ||
| R902447638 | SCREW PLUG Stückliste der Baugruppe →L | 1 | ||
| R910973548 | COMPRESSION SPRING | 1 | ||
| R910966528 | ADJUSTMENT SHIM | 1 | ||
| R910720224 | TAPERED-ROLLER BEARING | 1 | ||
| R910973501 | TAPERED-ROLLER BEARING | 1 | ||
| R902413637 | BEARING SHELL | 1 | ||
| R902413636 | BEARING SHELL | 1 | ||
| R909831661 | SHAFT SEALING RINGD | 2 | ||
| R913050498 | O-RINGD | 1 | ||
| R910942133 | R-RINGD | 2 | ||
| R910941918 | RETAINING RING | 1 | ||
| R910402303 | SOCKET HEAD CAP SCREW | 4 | ||
| R910989235 | STOP RING | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 2 | ||
| R902533908 | STRAIGHT PIN | 1 | ||
| R910967343 | SCREW PLUG | 1 | ||
| R910993660 | COUNTERSUNK-HEAD SCREW | 2 | ||
| R910970159 | PLUG | 1 | ||
| R910973909 | GUARD PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 60 | 60 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 4-Loch | D |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 metrisch Befestigungsgewinde metrisch seitfür Durchtrieb lich gegenüberliegend | 12 |
| Durchtrieb | Ohne Durchtrieb | N00 |
Weitere Ausführungen 8
- R902404092 G A10V O 60 OV /52L-VSD12N00
- R902430057 G A10V O 60 OV /52L-VSD12N00 -S1388
- R902484797 G A10V O 60 OV /52L-VSD12N00 -S1516
- R902555335 G A10V O 60 OV /52L-VSD12N00 -S3966
- R902541883 G A10V O 60 OV /52L-VSD12N00 -S4798
- R902409714 G A10V O 60 OV /52L-VSD12N00 -SO702
- R902514525 G A10V O 60 OV /52L-VSD12N00 -SO834
- R902570380 GA10VO60OV/52L-VSD12N00-SO925
