Einheit · AXIAL-PISTON PUMP
AH A10V O100 DFR /31R-PKC62N00 -S2449R902501402
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AHA10VO100DFR/31R-PKC62N00-S2449, Materialnummer R902501402. Nenngröße: NG 100. Ausführung: High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) (H). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T offen hydraulisch (DFR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 2449.
- Nummer
- R902501402
- Typschlüssel
- AH A10V O100 DFR /31R-PKC62N00 -S2449
- Gruppe
- A10VO 100
- Ausgabe
- 06/2020

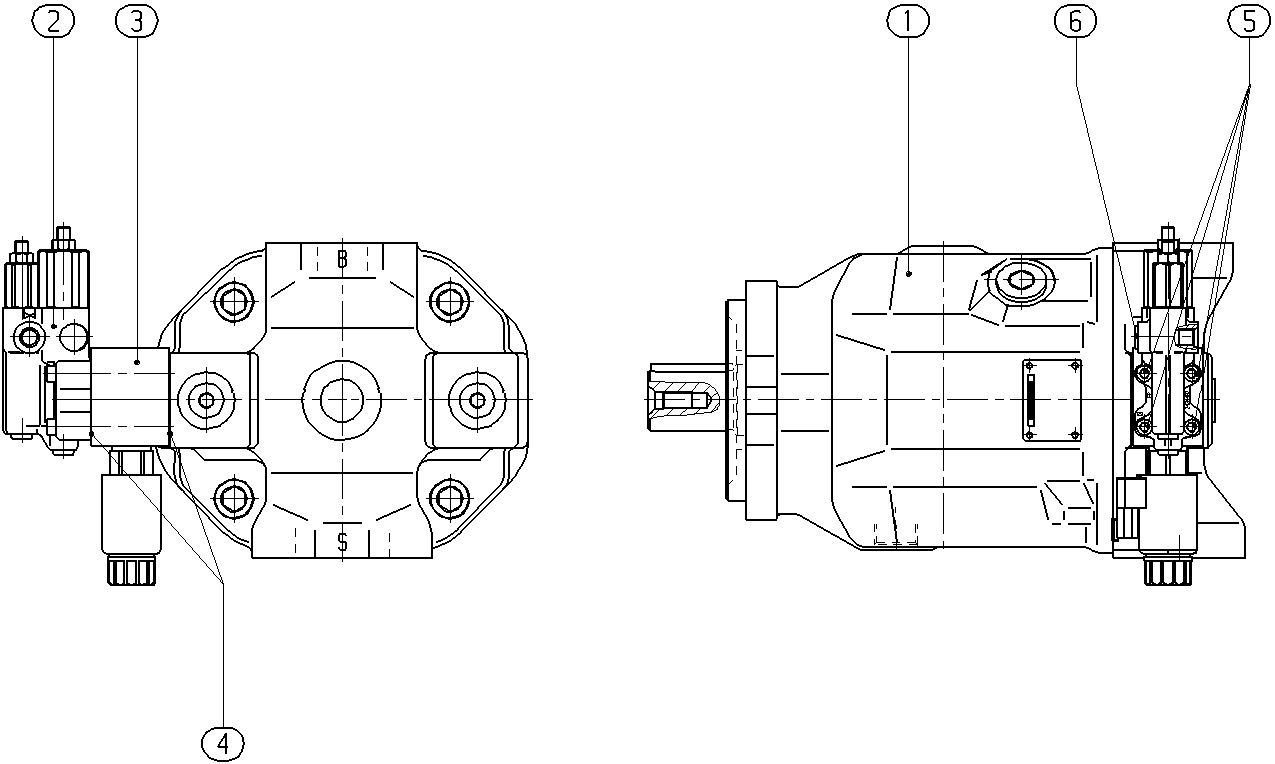

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902501403 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902453432 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R978030504 | HY-MANIFOLD BLOCK | 1 | ||
| R902434482 | SEAL | 2 | ||
| R910359491 | SOCKET HEAD CAP SCREW | 4 | ||
| R910764647 | SCREW PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | High-Speed-Version (äußere Abmessungen entsprechen Standardausführung) | H |
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 100 | 100 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T offen hydraulisch | DFR |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb | 62 |
| Durchtrieb | Ohne Durchtrieb | N00 |
