Einheit · AXIAL-PISTON PUMP

A A10V O100 DFLR1/31R-VSC62K07R902501414

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO100DFLR1/31R-VSC62K07, Materialnummer R902501414. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: 127-2 (C) 1 1/4 in 14T 12/24DP (K07).

Nummer
R902501414
Typschlüssel
A A10V O100 DFLR1/31R-VSC62K07
Gruppe
A10VO 100
Ausgabe
06/2020

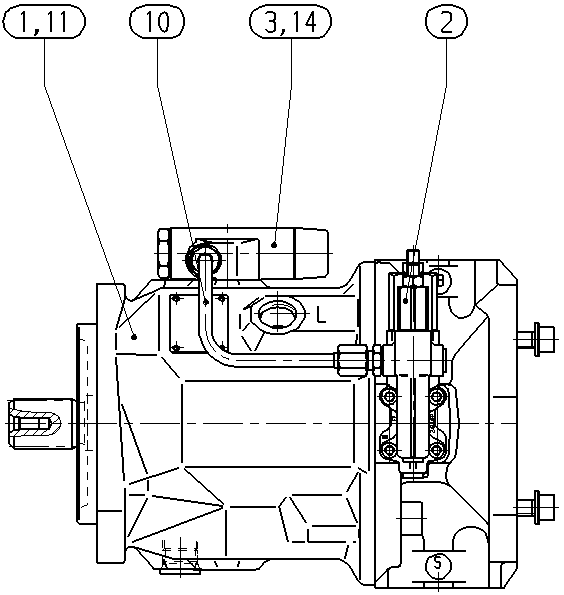

A A10V O100 DFLR1/31R-VSC62K07 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902451944BASE UNIT Stückliste der Baugruppe →L1
R902451761CONTROL VALVE Stückliste der Baugruppe →L1
R902533217CONTROL VALVE Stückliste der Baugruppe →L1
R910960141PIPING Stückliste der Baugruppe →L1
R902426989POWER DIAGRAM1
R910764647SCREW PLUG1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)100100
Regel- und VerstelleinrichtungDruck-Förderstrom-LeistungsreglerDFLR
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung.S
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 2-LochC
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb62
Durchtrieb127-2 (C) 1 1/4 in 14T 12/24DPK07

Weitere Ausführungen 13
