Einheit · AXIAL-PISTON PUMP

AL A10VSO140 DFR1/31L-PPB12KB4R902501626

Axialkolbenpumpe Bosch Rexroth Baureihe A10VSO, Typschlüssel ALA10VSO140DFR1/31L-PPB12KB4, Materialnummer R902501626. Nenngröße: NG 140. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: NBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-Druckflüssigkeiten (P). Triebwelle: Zylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885 (P). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend (12). Durchtrieb: Für Flansch ISO 3019-2 Durchmesser, 100, 2-Loch 1 in 15T 16/32DP (KB4).

Nummer
R902501626
Typschlüssel
AL A10VSO140 DFR1/31L-PPB12KB4
Gruppe
A10VSO 140
Ausgabe
06/2020

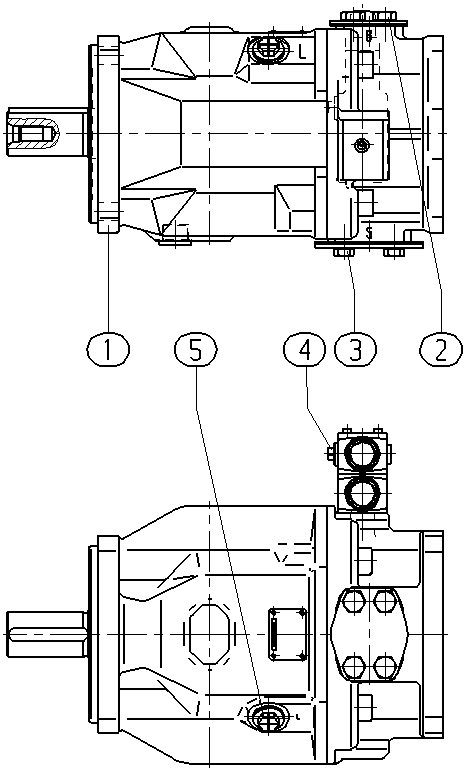

AL A10VSO140 DFR1/31L-PPB12KB4 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R910973637AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902400584FLANGE COVER1
R902400594FLANGE COVER1
R902602008SEAL SCREW1
R902602012SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 barA10VS
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)140140
Regel- und Verstelleinrichtungmit Förderstromregler X-T verschlossen; mit SpülfunktionDFR1
BaureiheBaureihe 3, Index 131
DrehrichtungBei Blick auf Triebwelle linksL
DichtungswerkstoffNBR (Nitrilkautschuk) nur bei Verwendung von HFA, HFB, HFC-DruckflüssigkeitenP
TriebwelleZylindrische Welle zulässiges Durchtriebsmoment mit Passfeder DIN 6885P
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend12
DurchtriebFür Flansch ISO 3019-2 Durchmesser, 100, 2-Loch 1 in 15T 16/32DPKB4

Weitere Ausführungen 1
