Einheit · AXIAL-PISTON PUMP
AL A10VSO 45 DFR1/31L-VRA12KB3R902501702
Axialkolbenpumpe Bosch Rexroth Baureihe A10VSO, Typschlüssel ALA10VSO45DFR1/31L-VRA12KB3, Materialnummer R902501702. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10VS). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen; mit Spülfunktion (DFR1). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle ISO 3019-1 wie Welle „S“ jedoch für höheres Drehmoment (R). Anbauflansch: ISO 3019-2 2-Loch (A). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend (12). Durchtrieb: Für Flansch ISO 3019-2 Durchmesser, 100, 2-Loch 7/8 in 13T 16/32DP (KB3).
- Nummer
- R902501702
- Typschlüssel
- AL A10VSO 45 DFR1/31L-VRA12KB3
- Gruppe
- A10VSO 45
- Ausgabe
- 06/2020

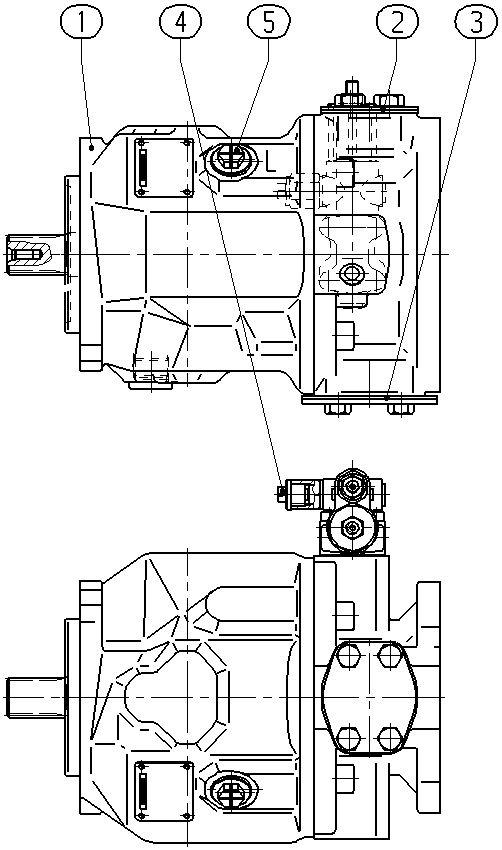

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902501701 | AXIAL-PISTON PUMP Stückliste der Baugruppe →L | 1 | ||
| R902400578 | FLANGE COVER | 1 | ||
| R902400586 | FLANGE COVER | 1 | ||
| R902602008 | SEAL SCREW | 1 | ||
| R902602011 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 45 | 45 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen; mit Spülfunktion | DFR1 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle ISO 3019-1 wie Welle „S“ jedoch für höheres Drehmoment | R |
| Anbauflansch | ISO 3019-2 2-Loch | A |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Befestigungsgewinde metrisch seitlich gegenüberliegend | 12 |
| Durchtrieb | Für Flansch ISO 3019-2 Durchmesser, 100, 2-Loch 7/8 in 13T 16/32DP | KB3 |
