Einheit · AXIAL-PISTON PUMP

AL A10V O140LA7DS/32R-VSD62K68 -SO108R902501986

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO140LA7DS/32R-VSD62K68-SO108, Materialnummer R902501986. Nenngröße: NG 140. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtungen: Druckabschneidung von 91 bis 160 bar, separater Förderhydraulisch Regelbeginn.D stromregelung (LA7DS). Drehrichtungen: Blick auf Triebwelle rechts (R). Dichtung: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) SAE C; 4-Loch (D). Arbeitsanschluss: oben, unten, gegenüberliegend, Befestigungsgewinde UNC (62). Durchtrieb: 101-2 (B) 7/8 in 13T 16/32DP (K68). Sonderausführung Nr. 108.

Nummer: R902501986
Typschlüssel: AL A10V O140LA7DS/32R-VSD62K68 -SO108
Gruppe: A10VO 140
Ausgabe: 06/2020

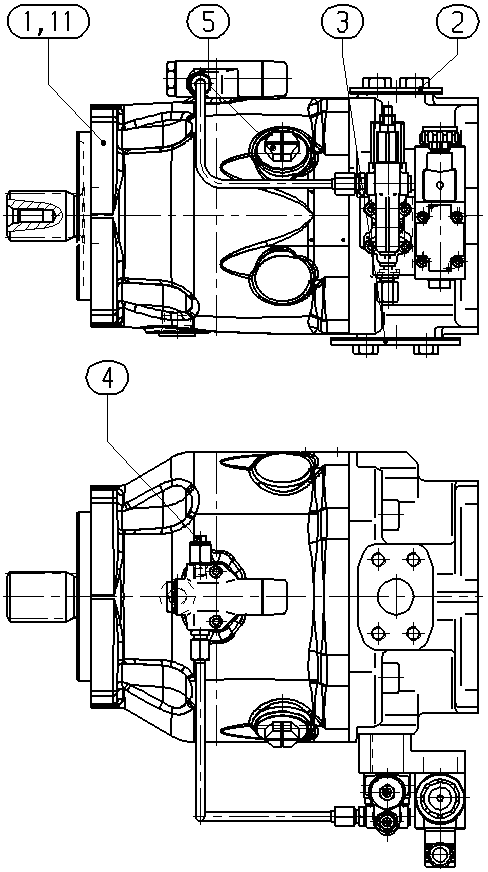

AL A10V O140LA7DS/32R-VSD62K68 -SO108 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R902501989	AXIAL-PISTON PUMP Stückliste der Baugruppe →L	1
	R902400585	FLANGE COVER	1
	R902400595	FLANGE COVER	1
	R902602014	SEAL SCREW	1
	R902603191	SEAL SCREW	1
6	R909087113	GUARD PLUG	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngrößen (NG)	140	140
Regel- und Verstelleinrichtungen	Druckabschneidung von 91 bis 160 bar, separater Förderhydraulisch Regelbeginn.D stromregelung	LA7DS
Baureihe	Baureihe 3, Index 2	32
Drehrichtungen	Blick auf Triebwelle rechts	R
Dichtung	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) SAE C; 4-Loch	D
Arbeitsanschluss	oben, unten, gegenüberliegend, Befestigungsgewinde UNC	62
Durchtrieb	101-2 (B) 7/8 in 13T 16/32DP	K68

Weitere Ausführungen 1

R902501989 A A10V O140LA7DS/32R-VSD62K68 -SO108
