Einheit · AXIAL-PISTON PUMP

AL A10V O 63ED 71/53L-VUC11N00TR902502056

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO63ED71/53L-VUC11N00T, Materialnummer R902502056. Nenngröße: NG 63. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: elektrisch U = 12 V negative Kennung (ED71). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet (U). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde metrisch hinnicht für Durchtrieb nach ISO 6162 ten metrisch (11). Durchtrieb: Ohne Durchtrieb (N00).

Nummer: R902502056
Typschlüssel: AL A10V O 63ED 71/53L-VUC11N00T
Gruppe: A10VO 63
Ausgabe: 06/2020

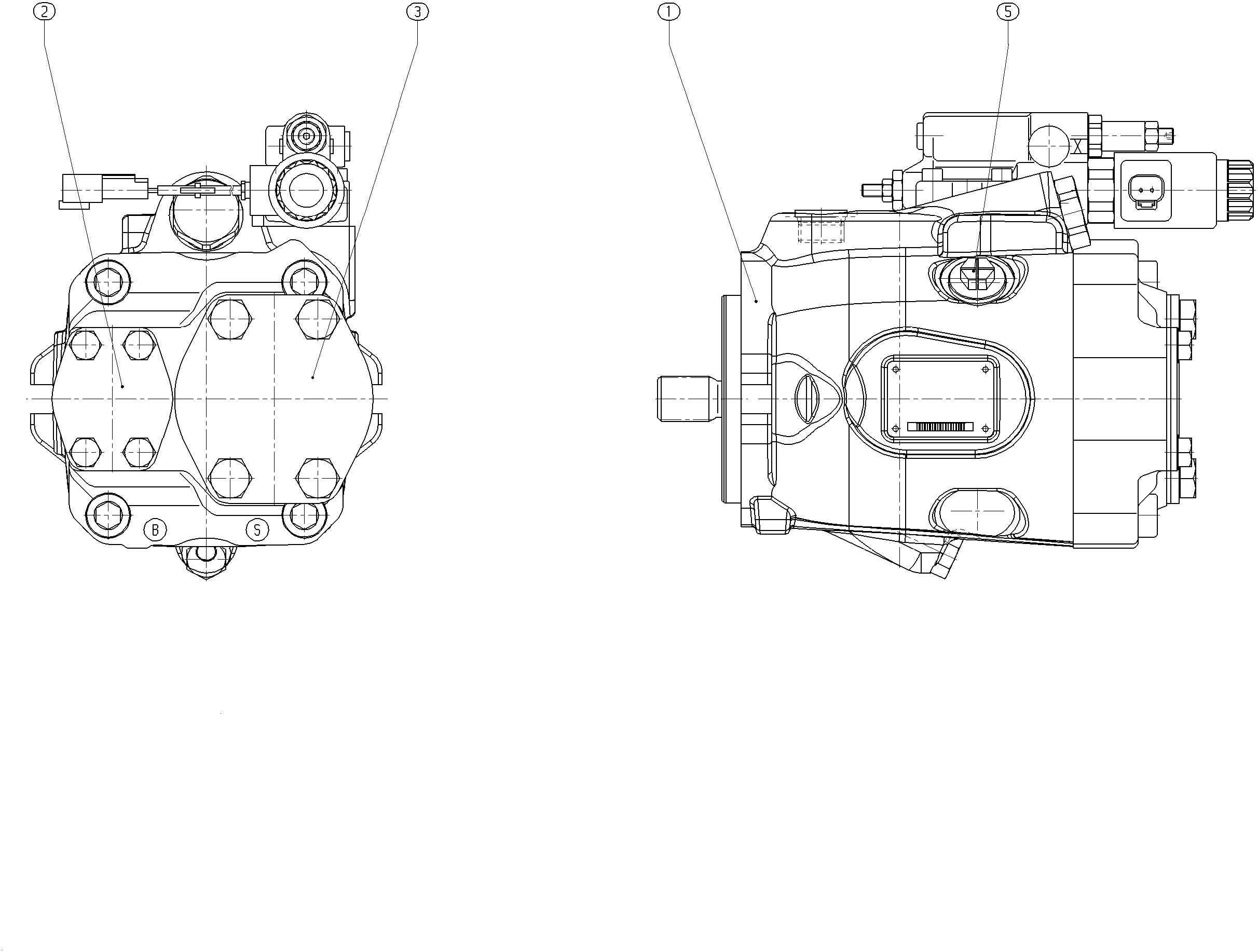

AL A10V O 63ED 71/53L-VUC11N00T — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R902502059	AXIAL-PISTON PUMP Stückliste der Baugruppe →L	1
	R902400578	FLANGE COVER	1
	R902400590	FLANGE COVER	1
5	R902603190	SEAL SCREW	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	63	63
Regel- und Verstelleinrichtung	elektrisch U = 12 V negative Kennung	ED71
Baureihe	Baureihe 5, Index 3	53
Drehrichtung	Bei Blick auf Triebwelle links	L
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet	U
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse Befestigungsgewinde metrisch hinnicht für Durchtrieb nach ISO 6162 ten metrisch	11
Durchtrieb	Ohne Durchtrieb	N00

Weitere Ausführungen 1

R902502059 A A10V O 63ED 71/53L-VUC11N00T
