Einheit · AXIAL-PISTON PUMP

AP A10V O100 FHD /31R-VWC62K04 -SO802R902502920

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel APA10VO100FHD/31R-VWC62K04-SO802, Materialnummer R902502920. Nenngröße: NG 100. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. wie „U“, höheres Drehmoment; bedingt für Durchtrieb geeignet Anbaumöglichkeiten (W). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: 101-2 (B) 1 in 15T 16/32DP (K04). Sonderausführung Nr. 802.

Nummer: R902502920
Typschlüssel: AP A10V O100 FHD /31R-VWC62K04 -SO802
Gruppe: A10VO 100
Ausgabe: 06/2020

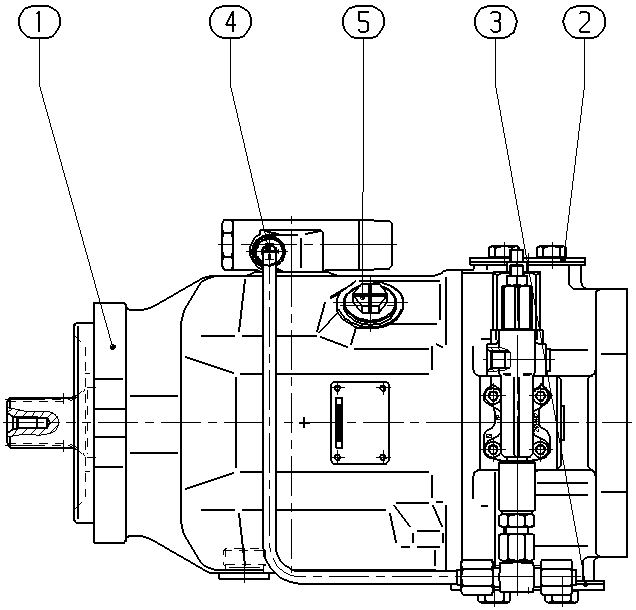

AP A10V O100 FHD /31R-VWC62K04 -SO802 — Zeichnung

Nummer	Bezeichnung	Menge
R902502925	AXIAL-PISTON PUMP Stückliste der Baugruppe →L	1
R902400585	FLANGE COVER	1
R902400595	FLANGE COVER	1
R902602014	SEAL SCREW	2
R902603191	SEAL SCREW	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	100	100
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Bei Blick auf Triebwelle rechts	R
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung. wie „U“, höheres Drehmoment; bedingt für Durchtrieb geeignet Anbaumöglichkeiten	W
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb	62
Durchtrieb	101-2 (B) 1 in 15T 16/32DP	K04

Weitere Ausführungen 1

R902484287 A A10V O100 FHD /31R-VWC62K04 -SO802
