Einheit · BASE UNIT
GHAA10VSO140 OV /31R-VKD62N00 -S1550R902506169
Grundeinheit Bosch Rexroth Baureihe A10VSO, Typschlüssel GHAA10VSO140OV/31R-VKD62N00-S1550, Materialnummer R902506169. Nenngröße: NG 140. Ausführung: High-Speed-Version (Äussere Abmessungen werden durch diese Option nicht beeinträchtigt) (H). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zylindrische Welle mit Passfeder, zulässiges Durchtriebsmoment ISO 3019-1 (K). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162, UNC-Befestigungsgewinde, seitlich gegenüberliegend (62). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1550.
- Nummer
- R902506169
- Typschlüssel
- GHAA10VSO140 OV /31R-VKD62N00 -S1550
- Gruppe
- A10VSO 140
- Ausgabe
- 06/2020

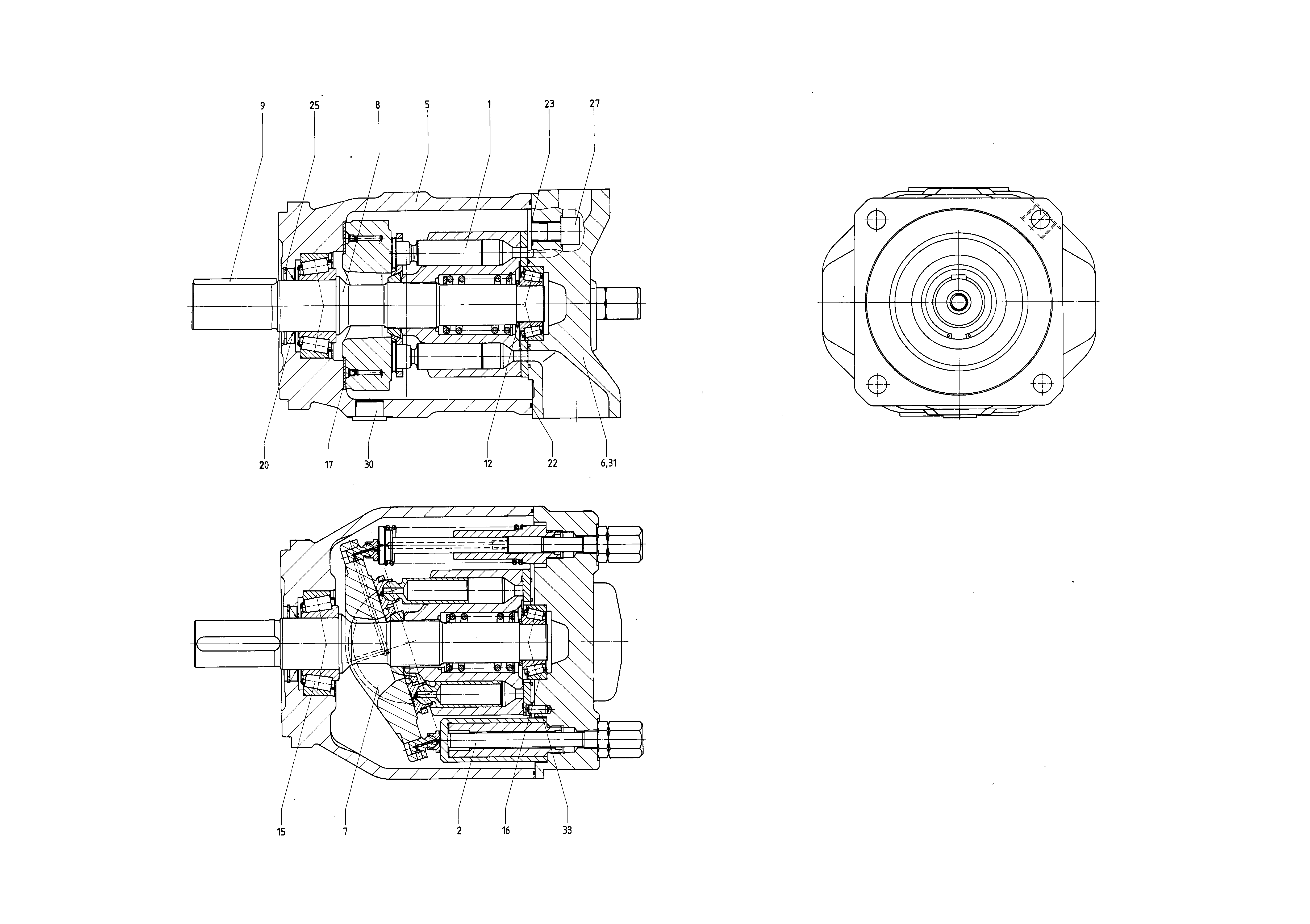

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910948999 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902538158 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R910918191 | PUMP HOUSING | 1 | ||
| R902534410 | CONNECTION PLATE | 1 | ||
| R902409623 | SWASH PLATE | 1 | ||
| R902410695 | DRIVE SHAFT | 1 | ||
| R910935425 | PARALLEL KEY | 1 | ||
| R902425273 | ADJUSTMENT SHIM | 1 | ||
| R910918203 | TAPERED-ROLLER BEARING | 1 | ||
| R910918201 | TAPERED-ROLLER BEARING | 1 | ||
| R910918174 | BEARING SHELL | 2 | ||
| R910978001 | SHAFT SEALING RINGD | 1 | ||
| R910930461 | O-RINGD | 1 | ||
| R913053032 | R-RINGD | 4 | ||
| R910941920 | RETAINING RING | 1 | ||
| R910659169 | SOCKET HEAD CAP SCREW | 4 | ||
| R910967351 | SCREW PLUGD | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R910922017 | STRAIGHT PIN | 1 | ||
| 37 | R902570109 | SEGMENT | 2 | |
| 38 | R902530618 | SOCKET HEAD CAP SCREW | 4 | |
| 39 | R902408275 | SPACER SLEEVE | 4 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Ausführung | High-Speed-Version (Äussere Abmessungen werden durch diese Option nicht beeinträchtigt) | H |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 140 | 140 |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zylindrische Welle mit Passfeder, zulässiges Durchtriebsmoment ISO 3019-1 | K |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162, UNC-Befestigungsgewinde, seitlich gegenüberliegend | 62 |
| Durchtrieb | Ohne Durchtrieb | N00 |
