Einheit · AXIAL-PISTON PUMP
P A4VSG 500 HD1DT /30L-VZH10KB70NR902511466
Axialkolbenpumpe Bosch Rexroth Baureihe A4VSG, Typschlüssel PA4VSG500HD1DT/30L-VZH10KB70N, Materialnummer R902511466. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 8-Loch (H). Arbeitsanschluss: SAE-Flanschanschlüsse A und B, auf gleicher Seite, metrisches Befestigungsgewinde metrisches Befestigungsgewinde (10). Durchtriebe: 180, 4-Loch 1 3/4 in 13T 8/16DP (KB7). Ventile: Ohne Ventilblock (0). Filterung: Ohne Filter (N).
- Nummer
- R902511466
- Typschlüssel
- P A4VSG 500 HD1DT /30L-VZH10KB70N
- Gruppe
- A4VSG 500
- Ausgabe
- 06/2020

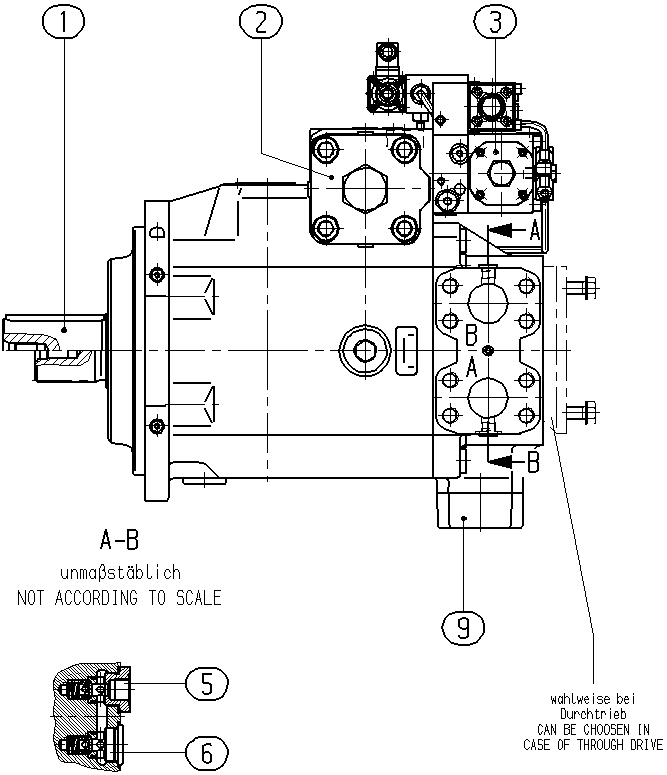

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902511417 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902511469 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R910924418 | SPRING PACK Stückliste der Baugruppe →L | 1 | ||
| R910948831 | VALVE MOUNTING KIT | 1 | ||
| R910907074 | VALVE MOUNTING KIT | 1 | ||
| R902414309 | BLANK FLANGE Stückliste der Baugruppe →L | 1 | ||
| 61 | R902805710 | SHIPPING PROTECTION | 2 | |
| 62 | R902602207 | SEAL SCREW | 1 | |
| 71 | R902538905 | FLANGE COVER Stückliste der Baugruppe →L | 1 | |
| 82 | R902602011 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 8-Loch | H |
| Arbeitsanschluss | SAE-Flanschanschlüsse A und B, auf gleicher Seite, metrisches Befestigungsgewinde metrisches Befestigungsgewinde | 10 |
| Durchtriebe | 180, 4-Loch 1 3/4 in 13T 8/16DP | KB7 |
| Ventile | Ohne Ventilblock | 0 |
| Filterung | Ohne Filter | N |
