Einheit · PUMP COMBINATION
A15VSO280LRDRE2BHV/10MR+A10VSO71DRG/32R902512011
Pumpenkombination Bosch Rexroth Baureihe A15VSO, Typschlüssel A15VSO280LRDRE2BHV/10MR+A10VSO71DRG/32, Materialnummer R902512011. Nenngröße: NG 280. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 420 bar (A15V). Betriebsart: Pumpe, ohne Ladepumpe offener Kreislauf (SO). Drucklose Grundstellung und Fremdstelldruckversorgung: Grundstellung maximaler Schwenkwinkel (Vg max), mit Fremdstelldruckversorgung (integriertes Wechselventil, Standard bei Hubverstellung negativ) (B). Stecker für Magnete: HIRSCHMANN-Stecker (H). Schwenkwinkelsensor: Optische Schwenkwinkelanzeige (nur für A15VSO) (V). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse, mit O-Ringabdichtung in Anlehnung an ISO 6149, metrische Befestigungsgewinde (M). Drehrichtung: Bei Blick auf Triebwelle rechts (R).
- Nummer
- R902512011
- Typschlüssel
- A15VSO280LRDRE2BHV/10MR+A10VSO71DRG/32
- Gruppe
- A10VSO 71
- Ausgabe
- 07/2020

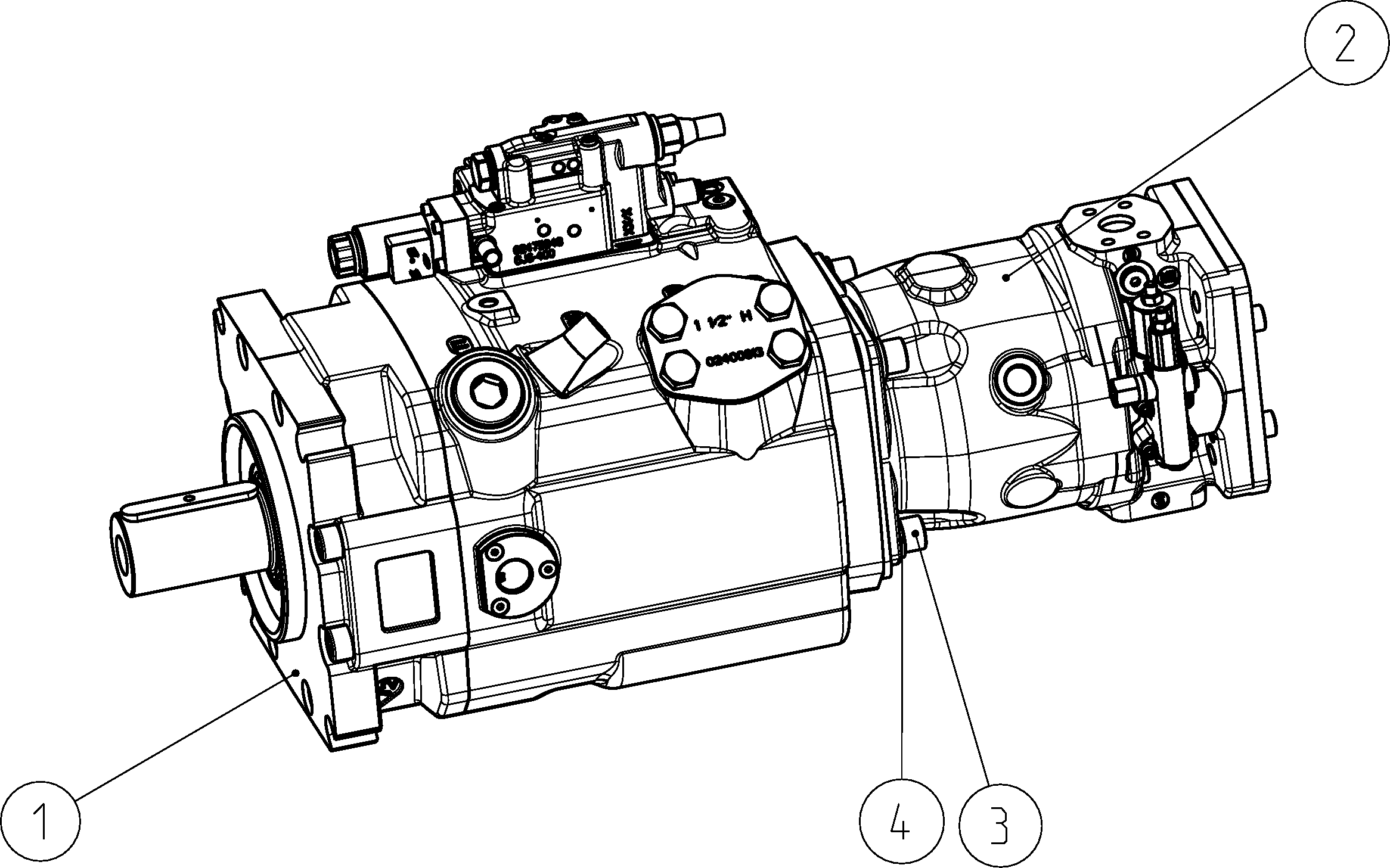

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902512009 | AXIAL-PISTON PUMP Stückliste der Baugruppe →L | 1 | ||
| R902511947 | AXIAL-PISTON PUMP Stückliste der Baugruppe →L | 1 | ||
| 7 | R910120472 | SOCKET HEAD CAP SCREW | 4 | |
| 8 | R902650192 | WASHER | 4 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 420 bar | A15V |
| Betriebsart | Pumpe, ohne Ladepumpe offener Kreislauf | SO |
| Nenngröße (NG) | 280 | 280 |
| Drucklose Grundstellung und Fremdstelldruckversorgung | Grundstellung maximaler Schwenkwinkel (Vg max), mit Fremdstelldruckversorgung (integriertes Wechselventil, Standard bei Hubverstellung negativ) | B |
| Stecker für Magnete | HIRSCHMANN-Stecker | H |
| Schwenkwinkelsensor | Optische Schwenkwinkelanzeige (nur für A15VSO) | V |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse, mit O-Ringabdichtung in Anlehnung an ISO 6149, metrische Befestigungsgewinde | M |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
