Einheit · AXIAL-PISTON PUMP

P A4VSG 125 HD3 /30R-VPB10KB50NR902512606

Axialkolbenpumpe Bosch Rexroth Baureihe A4VSG, Typschlüssel PA4VSG125HD3/30R-VPB10KB50N, Materialnummer R902512606. Nenngröße: NG 125. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 4-Loch (B). Arbeitsanschluss: SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch (10). Durchtrieb: 125, 2-Loch 1 1/4 in 14T 12/24DP (KB5). Ventile: Ohne Ventilblock (0). Filterung: Ohne Filter (N).

Nummer
R902512606
Typschlüssel
P A4VSG 125 HD3 /30R-VPB10KB50N
Gruppe
A4VSG 125
Ausgabe
07/2020

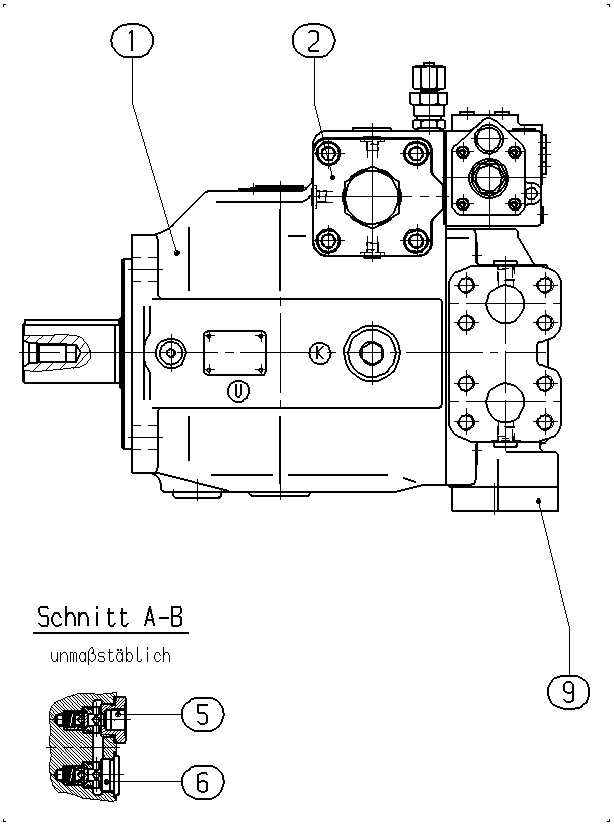

P A4VSG 125 HD3 /30R-VPB10KB50N — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902512604BASE UNIT Stückliste der Baugruppe →L1
R902512605CONTROL Stückliste der Baugruppe →L1
R910906960VALVE MOUNTING KIT1
R910906959VALVE MOUNTING KIT1
R902412337BLANK FLANGE Stückliste der Baugruppe →L1
61R902421947SHIPPING PROTECTION2
R902602013SEAL SCREW1
64R902602011SEAL SCREW1
71R902568998FLANGE COVER Stückliste der Baugruppe →L1
81R902602008SEAL SCREW2
82R910723126PLUG1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400A4VS
BetriebsartPumpe, geschlossener KreislaufG
Nenngröße (NG)125125
BaureiheBaureihe 3, Index 030
DrehrichtungBlick auf Triebwelle rechtsR
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleZylindrische Welle mit Passfeder DIN 6885P
AnbauflanschIn Anlehnung an ISO 3019-2 metrisch 4-LochB
ArbeitsanschlussSAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch10
Durchtrieb125, 2-Loch 1 1/4 in 14T 12/24DPKB5
VentileOhne Ventilblock0
FilterungOhne FilterN
