Einheit · PUMP COMBINATION
A15VSO280LRDRE2BHV+A A10VSO100 DRGR902514303
Pumpenkombination Bosch Rexroth Baureihe A15VSO, Typschlüssel A15VSO280LRDRE2BHV+AA10VSO100DRG, Materialnummer R902514303. Nenngröße: NG 280. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 6100 psi (420 bar) (A15V). Betriebsart: Pumpe, ohne Ladepumpe offener Kreislauf (SO). Drucklose Grundstellung und Fremdstelldruckversorgung: Grundstellung maximaler Schwenkwinkel (Vg max), mit Fremdstelldruckversorgung (integriertes Wechselventil, Standard bei Hubverstellung negativ) (B). Stecker für Magnete: HIRSCHMANN-Stecker (H). Schwenkwinkelsensor: Optische Schwenkwinkelanzeige (nur für A15VSO) (V).
- Nummer
- R902514303
- Typschlüssel
- A15VSO280LRDRE2BHV+A A10VSO100 DRG
- Gruppe
- A10VSO 100
- Ausgabe
- 07/2020

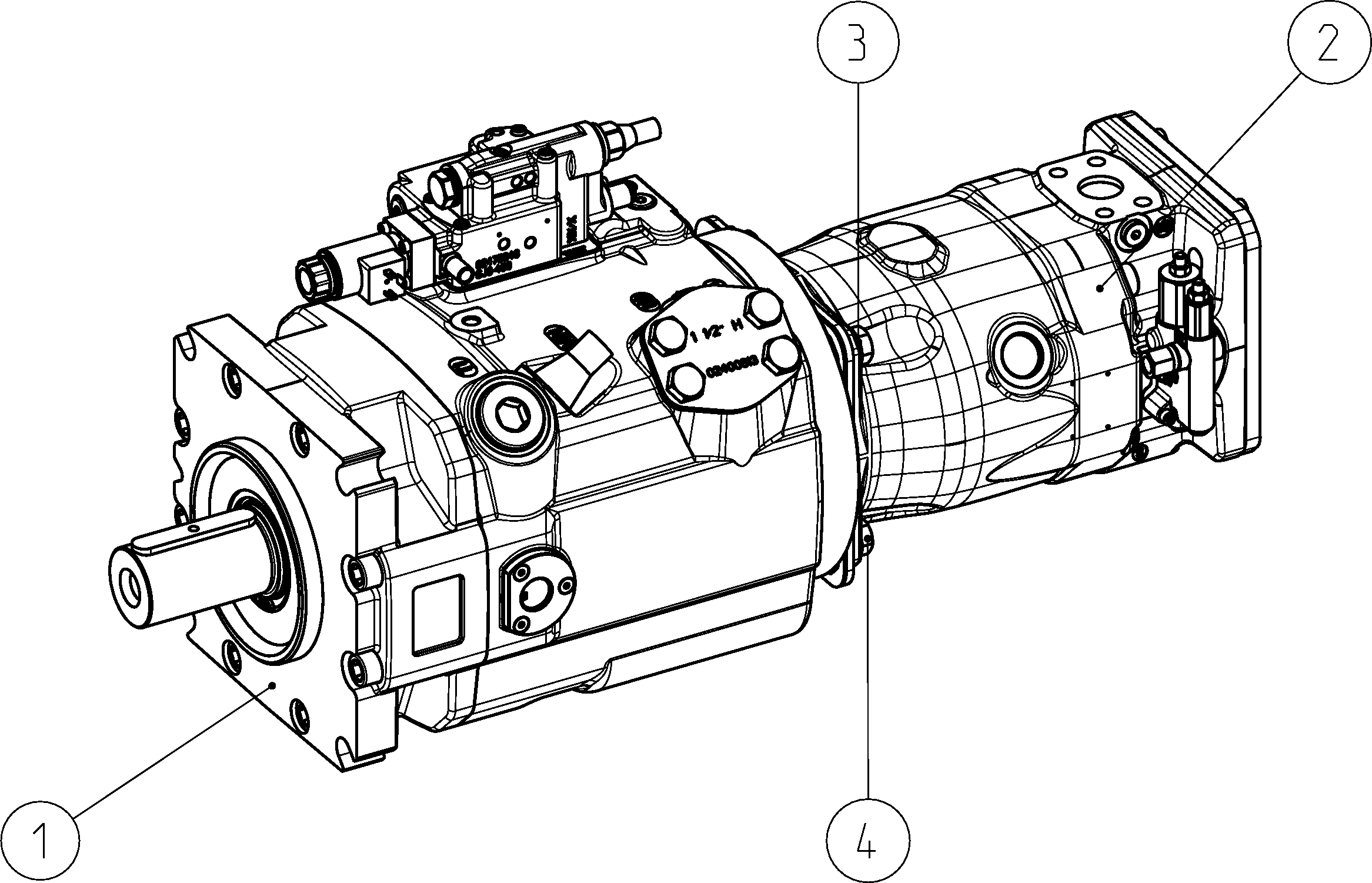

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902514301 | AXIAL-PISTON PUMP Stückliste der Baugruppe →L | 1 | ||
| R902514564 | AXIAL-PISTON PUMP Stückliste der Baugruppe →L | 1 | ||
| R910186767 | WASHER | 4 | ||
| R910105015 | HEXAGON SCREW | 4 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 6100 psi (420 bar) | A15V |
| Betriebsart | Pumpe, ohne Ladepumpe offener Kreislauf | SO |
| Nenngröße (NG) | 280 | 280 |
| Drucklose Grundstellung und Fremdstelldruckversorgung | Grundstellung maximaler Schwenkwinkel (Vg max), mit Fremdstelldruckversorgung (integriertes Wechselventil, Standard bei Hubverstellung negativ) | B |
| Stecker für Magnete | HIRSCHMANN-Stecker | H |
| Schwenkwinkelsensor | Optische Schwenkwinkelanzeige (nur für A15VSO) | V |
