Einheit · AXIAL-PISTON PUMP
P A4VSG 500 HM2 /30R-PPH10K770N-S2067R902517586
Axialkolbenpumpe Bosch Rexroth Baureihe A4VSG, Typschlüssel PA4VSG500HM2/30R-PPH10K770N-S2067, Materialnummer R902517586. Nenngröße: NG 500. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 8-Loch (H). Arbeitsanschluss: SAE-Flanschanschlüsse A und B, auf gleicher Seite, metrisches Befestigungsgewinde metrisches Befestigungsgewinde (10). Durchtriebe: 224, 4-Loch 70x3x22x9g (K77). Ventile: Ohne Ventilblock (0). Filterung: Ohne Filter (N). Sonderausführung Nr. 2067.
- Nummer
- R902517586
- Typschlüssel
- P A4VSG 500 HM2 /30R-PPH10K770N-S2067
- Gruppe
- A4VSG 500
- Ausgabe
- 07/2020

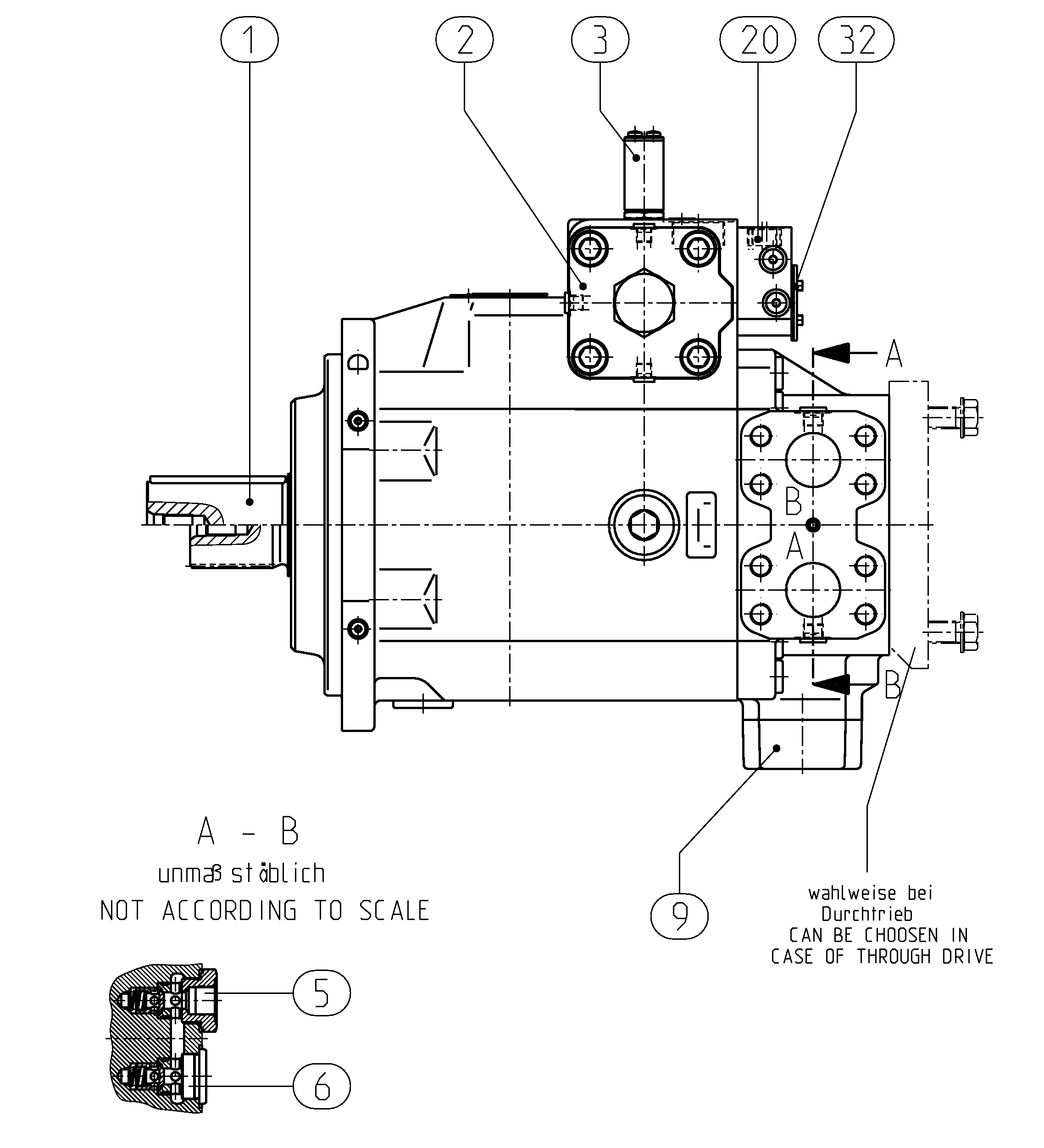

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902431724 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902447281 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R902471372 | INDUCTIVE POS.TRANSDUCER Stückliste der Baugruppe →L | 1 | ||
| R910948834 | VALVE MOUNTING KIT | 1 | ||
| R910944807 | VALVE MOUNTING KIT | 1 | ||
| R902414231 | BLANK FLANGE Stückliste der Baugruppe →L | 1 | ||
| R902445997 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902456269 | COVER Stückliste der Baugruppe →L | 1 | ||
| 61 | R902805710 | SHIPPING PROTECTION | 2 | |
| 62 | R902602207 | SEAL SCREW | 1 | |
| 64 | R902602013 | SEAL SCREW | 1 | |
| 71 | R902497948 | FLANGE COVER Stückliste der Baugruppe →L | 1 | |
| 81 | R902602012 | SEAL SCREW | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 500 | 500 |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 8-Loch | H |
| Arbeitsanschluss | SAE-Flanschanschlüsse A und B, auf gleicher Seite, metrisches Befestigungsgewinde metrisches Befestigungsgewinde | 10 |
| Durchtriebe | 224, 4-Loch 70x3x22x9g | K77 |
| Ventile | Ohne Ventilblock | 0 |
| Filterung | Ohne Filter | N |
