Einheit · AXIAL-PISTON PUMP

A A4VSO 250 HS4M /30R-PPB25UB3R902517801

Axialkolbenpumpe Bosch Rexroth Baureihe A4VSO, Typschlüssel AA4VSO250HS4M/30R-PPB25UB3, Materialnummer R902517801. Nenngröße: NG 250. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar (A4VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtungen: Bei Blick auf Triebwelle rechts (R). Triebwellen: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: in Anlehnung an ISO 3019-2 (metrisch) 4-Loch (B). Arbeitsanschluss: SAE-Flanschanschlüsse, B und S um 90° seitlich versetzt, 2. Druckanschluss B gegenüber B, metrisches Befestigungsgewinde, bei Auslieferung mit Flanschplatte verschlossen (25).

Nummer
R902517801
Typschlüssel
A A4VSO 250 HS4M /30R-PPB25UB3
Gruppe
A4VSO 250
Ausgabe
07/2020

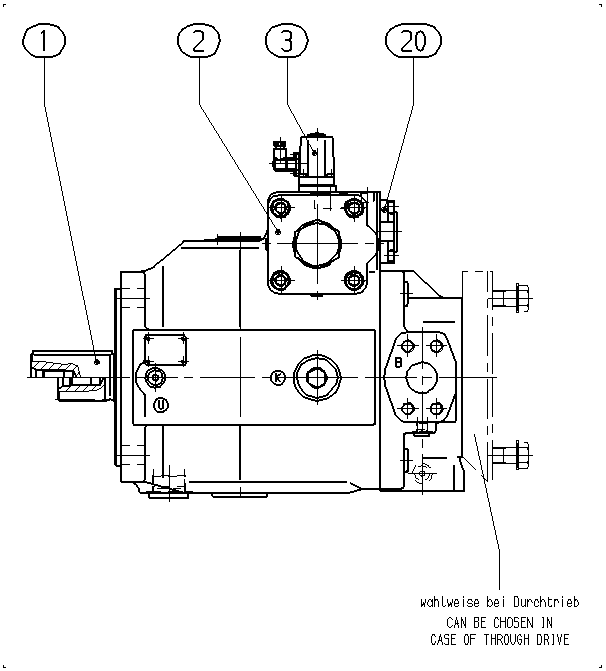

A A4VSO 250 HS4M /30R-PPB25UB3 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902513353BASE UNIT Stückliste der Baugruppe →L1
R902404711ADJUSTING PIECE Stückliste der Baugruppe →L1
R902422923INDUCTIVE POS.TRANSDUCER Stückliste der Baugruppe →L1
R910984191INTERMEDIATE PLATE Stückliste der Baugruppe →L1
61R902805709SHIPPING PROTECTION1
R902602206SEAL SCREW1
63R902564145SHIPPING PROTECTION1
71R902573673FLANGE COVER1
81R902602010SEAL SCREW2

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 barA4VS
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)250250
BaureiheBaureihe 3, Index 030
DrehrichtungenBei Blick auf Triebwelle rechtsR
TriebwellenZylindrische Welle mit Passfeder DIN 6885P
Anbauflanschin Anlehnung an ISO 3019-2 (metrisch) 4-LochB
ArbeitsanschlussSAE-Flanschanschlüsse, B und S um 90° seitlich versetzt, 2. Druckanschluss B gegenüber B, metrisches Befestigungsgewinde, bei Auslieferung mit Flanschplatte verschlossen25
