Einheit · AXIAL-PISTON PUMP
A A4VBO 71 HS4P /10R-VZB25KB4R902519059
Axialkolbenpumpe Bosch Rexroth Baureihe A4VBO, Typschlüssel AA4VBO71HS4P/10R-VZB25KB4, Materialnummer R902519059. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4VB). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 4-Loch (B). Arbeitsanschluss: SAE-Druck- und Sauganschluss B und S, Lage seitlich 90° versetzt, Befestigungsgewinde metrisch 2. Druckanschluss B gegenüber B - bei Lieferung mit Flanschplatte verschlossen (25).
- Nummer
- R902519059
- Typschlüssel
- A A4VBO 71 HS4P /10R-VZB25KB4
- Gruppe
- A4VBO 71
- Ausgabe
- 07/2020

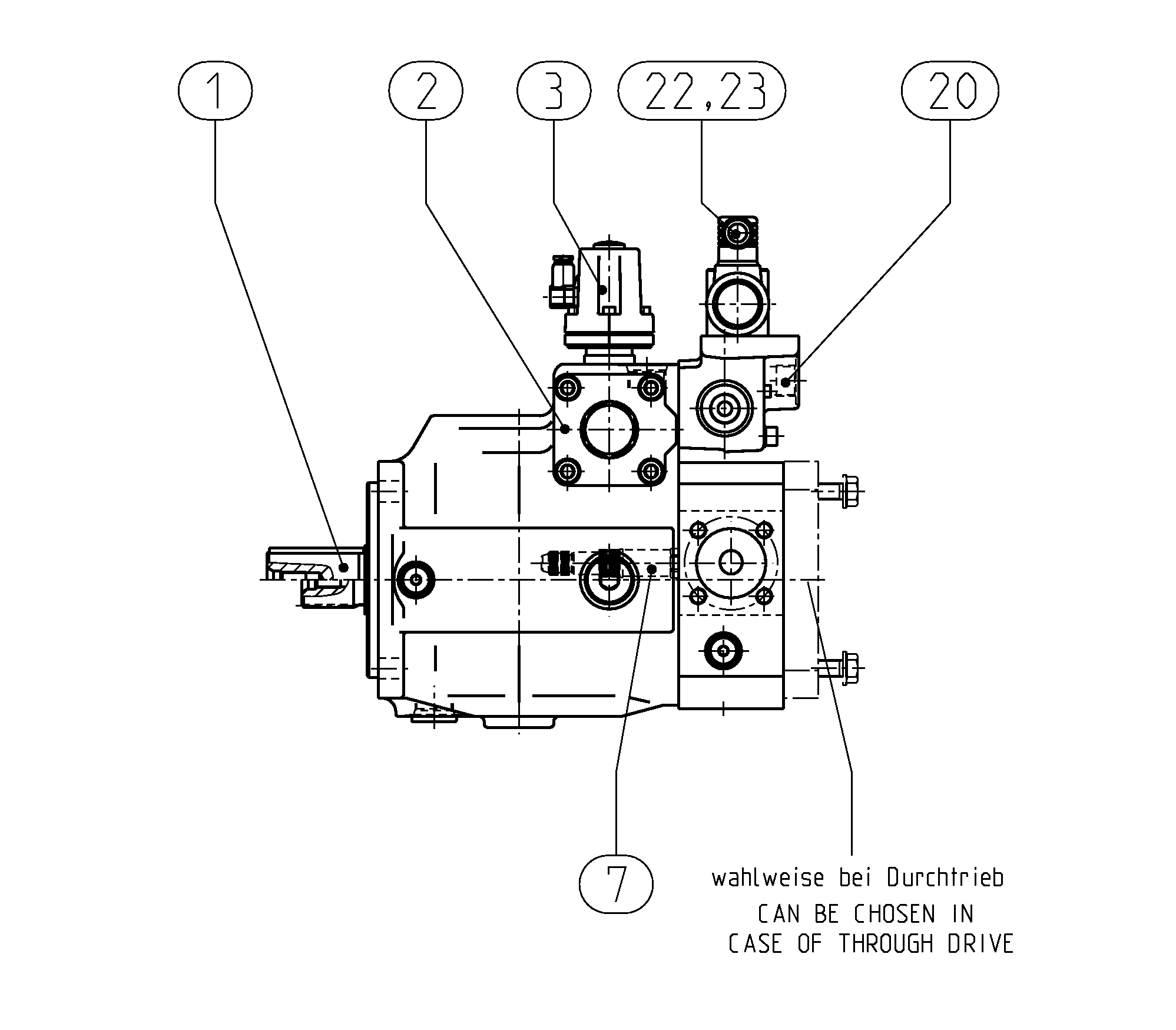

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902519285 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902493812 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R902436173 | INDUCTIVE POS.TRANSDUCER Stückliste der Baugruppe →L | 1 | ||
| R902519036 | PRESSURE SENSOR Stückliste der Baugruppe →L | 1 | ||
| R910960416 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902437398 | VALVE Stückliste der Baugruppe →L | 1 | ||
| R910785105 | SOCKET HEAD CAP SCREW | 4 | ||
| 61 | R902490691 | FLANGE COVER | 1 | |
| 62 | R902602012 | SEAL SCREW | 1 | |
| 63 | R902421948 | SHIPPING PROTECTION | 1 | |
| 71 | R902573673 | FLANGE COVER | 1 | |
| 81 | R902602011 | SEAL SCREW | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar | A4VB |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 71 | 71 |
| Baureihe | Baureihe 1, Index 0 | 10 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 4-Loch | B |
| Arbeitsanschluss | SAE-Druck- und Sauganschluss B und S, Lage seitlich 90° versetzt, Befestigungsgewinde metrisch 2. Druckanschluss B gegenüber B - bei Lieferung mit Flanschplatte verschlossen | 25 |
