Einheit · BASE UNIT
GA4VBO71M/10R-VZB25KE1-S1569R902519679
Grundeinheit Bosch Rexroth Baureihe A4VBO, Typschlüssel GA4VBO71M/10R-VZB25KE1-S1569, Materialnummer R902519679. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4VB). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 4-Loch (B). Arbeitsanschluss: SAE-Druck- und Sauganschluss B und S, Lage seitlich 90° versetzt, Befestigungsgewinde metrisch 2. Druckanschluss B gegenüber B - bei Lieferung mit Flanschplatte verschlossen (25). Sonderausführung Nr. 1569.
- Nummer
- R902519679
- Typschlüssel
- GA4VBO71M/10R-VZB25KE1-S1569
- Gruppe
- A4VBO 71
- Ausgabe
- 07/2020

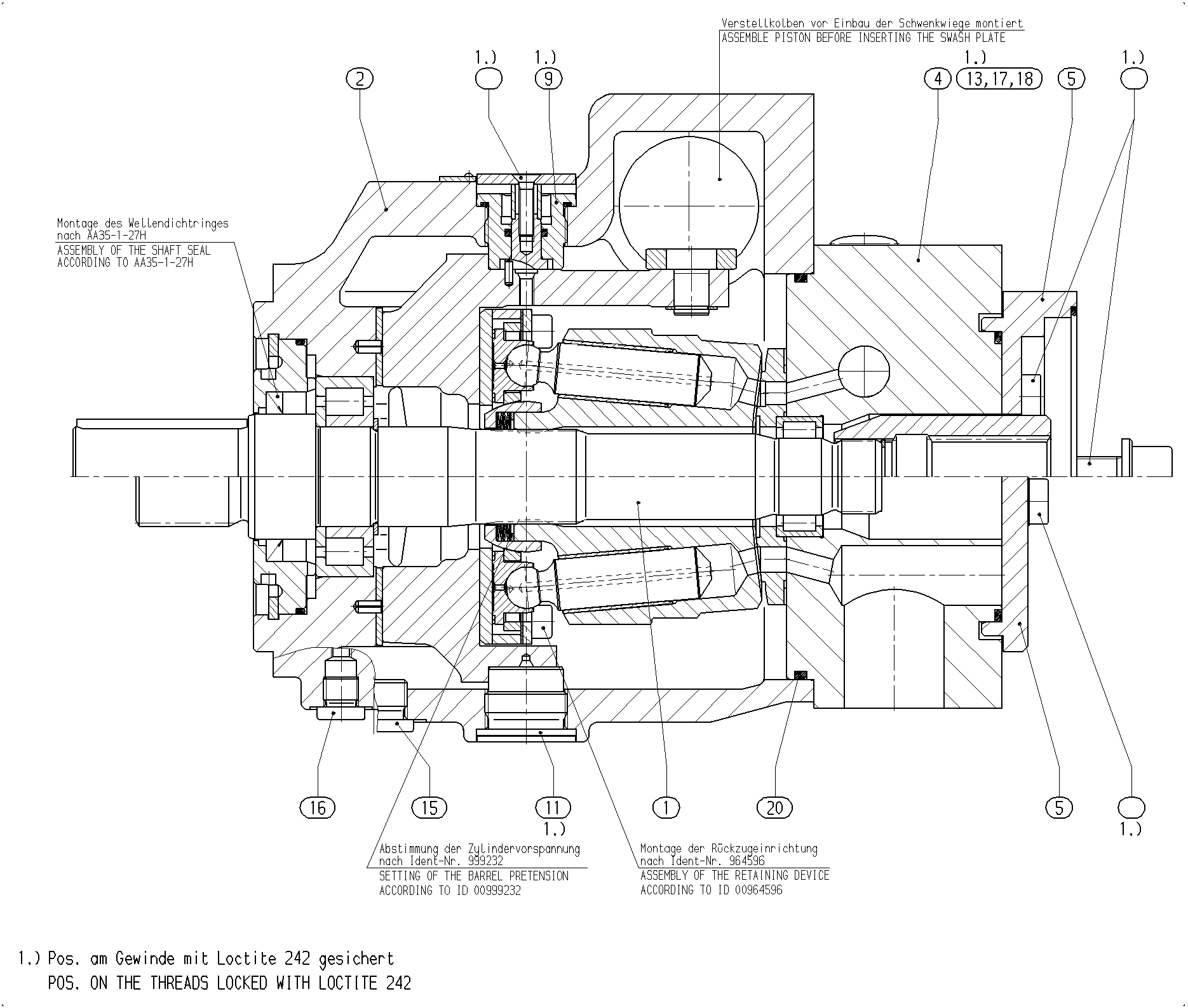

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902418661 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902483946 | CONNECTION PLATE | 1 | ||
| R902519678 | ATTACHMENT KIT | 1 | ||
| R910929468 | INDICATING DEVICE Stückliste der Baugruppe →L | 1 | ||
| R910929476 | STUD BOLT Stückliste der Baugruppe →L | 1 | ||
| R910313297 | SOCKET HEAD CAP SCREW | 4 | ||
| R902601712 | SCREW PLUGD | 3 | ||
| R909831482 | SCREW PLUGD | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 1 | ||
| R909831482 | SCREW PLUG | 2 | ||
| R910929999 | O-RINGD | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar | A4VB |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 71 | 71 |
| Baureihe | Baureihe 1, Index 0 | 10 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 4-Loch | B |
| Arbeitsanschluss | SAE-Druck- und Sauganschluss B und S, Lage seitlich 90° versetzt, Befestigungsgewinde metrisch 2. Druckanschluss B gegenüber B - bei Lieferung mit Flanschplatte verschlossen | 25 |
