Einheit · AXIAL-PISTON MOTOR
AL A6VLM 250 HA2T /63W2-VZB027 A-SO 10R902531076
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel ALA6VLM250HA2T/63W2-VZB027A-SO10, Materialnummer R902531076. Nenngröße: NG 250. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Triebwellenlager: Long-Life Lagerung (L). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Automatische Verstellung, hochdruckabhängig mit Druckanstieg Δp = 100 bar (HA2). Übersteuerung (nur für HA): Übersteuerung hydraulisch ferngesteuert, proportional (T). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Einstellbereiche für Schluckvolumen: Vg min > 0.4 Vg max bis 0.8 Vg max Vg max = Vg max bis 0.8 Vg max (2). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: ISO 3019-2 4-Loch (B). Arbeitsanschluss: SAE-Arbeitsanschlüsse A und B seitlich, gegenüberliegend Spül- und Speisedruckventil angebaut 7 (027). Regelbeginn: bei Vg min (Standard bei HA) (A). Standard-/Sonderausführung: Sonderausführung (-S). Sonderausführung Nr. 10.
- Nummer
- R902531076
- Typschlüssel
- AL A6VLM 250 HA2T /63W2-VZB027 A-SO 10
- Gruppe
- A6VLM 250
- Ausgabe
- 06/2020

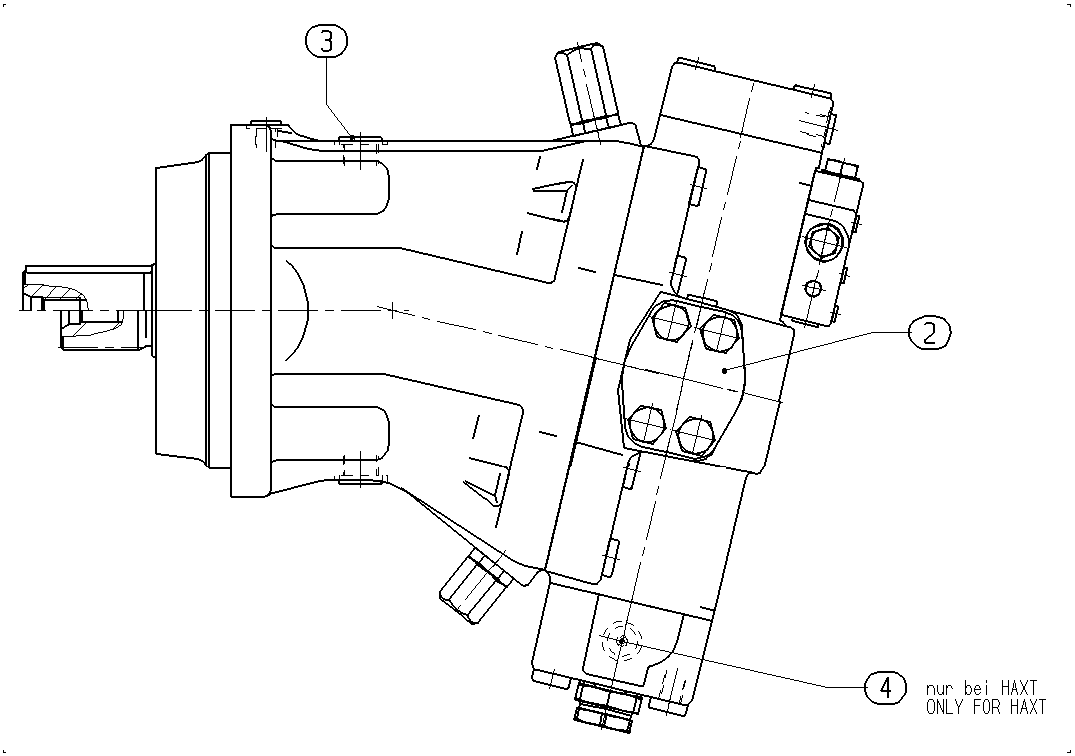

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| 1 | R902492887 | AXIAL-PISTON MOTOR Stückliste der Baugruppe →L | 1 | |
| R902400584 | FLANGE COVER | 2 | ||
| R902602011 | SEAL SCREW | 1 | ||
| R902602008 | SEAL SCREW | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Triebwellenlager | Long-Life Lagerung | L |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 250 | 250 |
| Regel- und Verstelleinrichtung | Automatische Verstellung, hochdruckabhängig mit Druckanstieg Δp = 100 bar | HA2 |
| Übersteuerung (nur für HA) | Übersteuerung hydraulisch ferngesteuert, proportional | T |
| Baureihe | Baureihe 6, Index 3 | 63 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Einstellbereiche für Schluckvolumen | Vg min > 0.4 Vg max bis 0.8 Vg max Vg max = Vg max bis 0.8 Vg max | 2 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | ISO 3019-2 4-Loch | B |
| Arbeitsanschluss | SAE-Arbeitsanschlüsse A und B seitlich, gegenüberliegend Spül- und Speisedruckventil angebaut 7 | 027 |
| Regelbeginn | bei Vg min (Standard bei HA) | A |
| Standard-/Sonderausführung | Sonderausführung | -S |
