Einheit · BASE UNIT
GA10VZG45OV/10W1-VRC02N00R902536884
Grundeinheit Bosch Rexroth Baureihe A10FZO, Typschlüssel GA10VZG45OV/10W1-VRC02N00, Materialnummer R902536884. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar (A10V). Anwendungsgebiet: Drehzahlvariable Antriebe (Z). Dichtungswerkstoff 003: FKM (Fluorkautschuk) (V). Triebwelle 003: Zahnwelle ISO 3019-1 wie Welle „S“ jedoch für höheres Drehmoment (R). Durchtrieb: ohne Durchtrieb (N00).
- Nummer
- R902536884
- Typschlüssel
- GA10VZG45OV/10W1-VRC02N00
- Gruppe
- A10VZG 45
- Ausgabe
- 06/2020

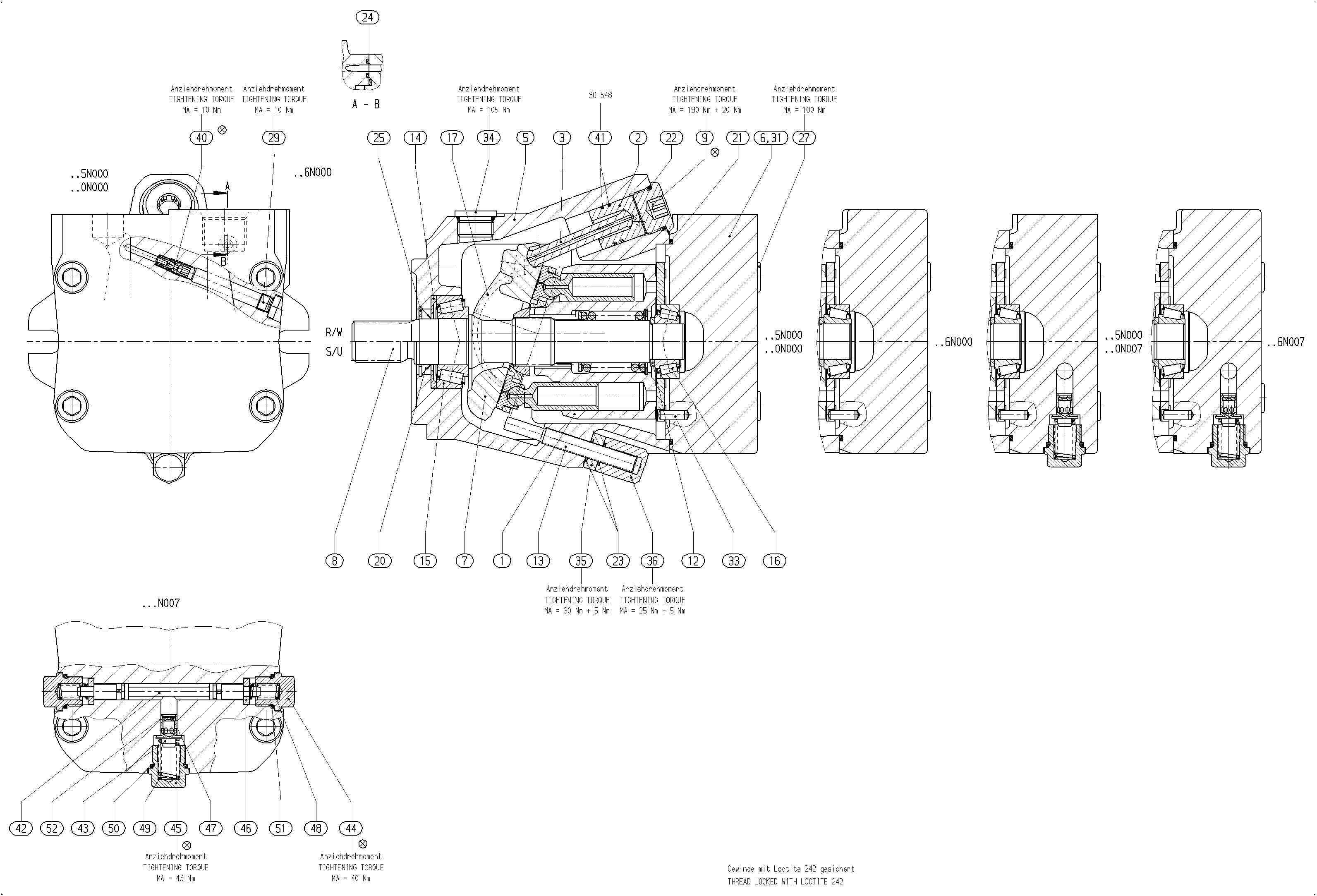

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910994768 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902538685 | DISTRIBUTOR PLATE | 1 | ||
| R902439068 | PISTON ROD | 1 | ||
| 4 | R910993694 | ADJUSTING PISTON | 1 | |
| R910975224 | MOTOR HOUSING | 1 | ||
| R902518549 | CONNECTION PLATE | 1 | ||
| R902443505 | SWASH PLATE | 1 | ||
| R902408467 | DRIVE SHAFT | 1 | ||
| R902447575 | SCREW PLUG Stückliste der Baugruppe →L | 1 | ||
| R910938955 | ADJUSTMENT SHIM | 1 | ||
| R910933408 | STOP SCREW | 1 | ||
| R910704946 | TAPERED-ROLLER BEARING | 1 | ||
| R910704954 | TAPERED-ROLLER BEARING | 1 | ||
| R910933793 | BEARING SHELL | 2 | ||
| R910985471 | SHAFT SEALING RINGD | 1 | ||
| R913052048 | O-RINGD | 1 | ||
| R910804886 | O-RINGD | 2 | ||
| R910942133 | R-RINGD | 1 | ||
| R902403814 | RETAINING RING | 1 | ||
| R910110248 | SOCKET HEAD CAP SCREW | 4 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 1 | ||
| 32 | R909831319 | DOUBLE BREAK-OFF PLUG | 1 | |
| R902533908 | STRAIGHT PIN | 1 | ||
| R910967343 | SCREW PLUGD | 1 | ||
| R910998240 | NUT | 1 | ||
| R910961839 | CAP NUT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar | A10V |
| Anwendungsgebiet | Drehzahlvariable Antriebe | Z |
| Nenngröße (NG) | 45 | 45 |
| Baureihe | Baureihe 1, Index 0 | 10 |
| Dichtungswerkstoff 003 | FKM (Fluorkautschuk) | V |
| Triebwelle 003 | Zahnwelle ISO 3019-1 wie Welle „S“ jedoch für höheres Drehmoment | R |
| Durchtrieb | ohne Durchtrieb | N00 |
