Einheit · AXIAL-PISTON PUMP
P A4VSG 180 HD1DT /30R-PZB10KB49NR902538929
Axialkolbenpumpe Bosch Rexroth Baureihe A4VSG, Typschlüssel PA4VSG180HD1DT/30R-PZB10KB49N, Materialnummer R902538929. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 4-Loch (B). Arbeitsanschluss: SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch (10). Durchtrieb: 100, 2-Loch 1 in 15T 16/32DP (KB4). Ventile: Ventilblock angebaut SDVB (9). Filterung: Ohne Filter (N).
- Nummer
- R902538929
- Typschlüssel
- P A4VSG 180 HD1DT /30R-PZB10KB49N
- Gruppe
- A4VSG 180
- Ausgabe
- 07/2020

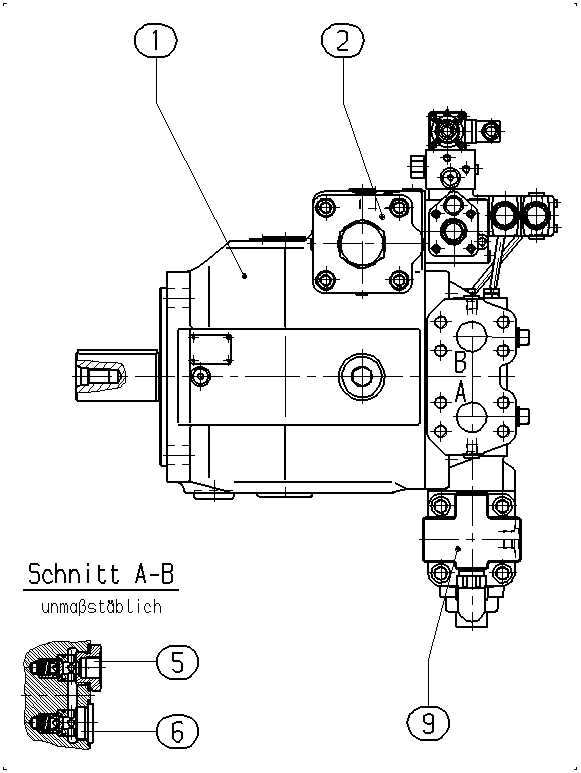

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902489657 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902412692 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R910929328 | VALVE MOUNTING KIT | 1 | ||
| R910929298 | VALVE MOUNTING KIT | 1 | ||
| R910927508 | VALVE BLOCK Stückliste der Baugruppe →L | 1 | ||
| 61 | R902421947 | SHIPPING PROTECTION | 2 | |
| 62 | R902602013 | SEAL SCREW | 1 | |
| 64 | R902602011 | SEAL SCREW | 1 | |
| 65 | R902602011 | SEAL SCREW | 1 | |
| 71 | R902573673 | FLANGE COVER | 1 | |
| 81 | R902602010 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 4-Loch | B |
| Arbeitsanschluss | SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch | 10 |
| Durchtrieb | 100, 2-Loch 1 in 15T 16/32DP | KB4 |
| Ventile | Ventilblock angebaut SDVB | 9 |
| Filterung | Ohne Filter | N |
