Einheit · AXIAL-PISTON PUMP
P A4VSG 180 HS4KP/30R-VPB10KB39NR902542353
Axialkolbenpumpe Bosch Rexroth Baureihe A4VSG, Typschlüssel PA4VSG180HS4KP/30R-VPB10KB39N, Materialnummer R902542353. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 4-Loch (B). Arbeitsanschluss: SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch (10). Durchtrieb: 100, 2-Loch 7/8 in 13T 16/32DP (KB3). Ventile: Ventilblock angebaut SDVB (9). Filterung: Ohne Filter (N).
- Nummer
- R902542353
- Typschlüssel
- P A4VSG 180 HS4KP/30R-VPB10KB39N
- Gruppe
- A4VSG 180
- Ausgabe
- 07/2020

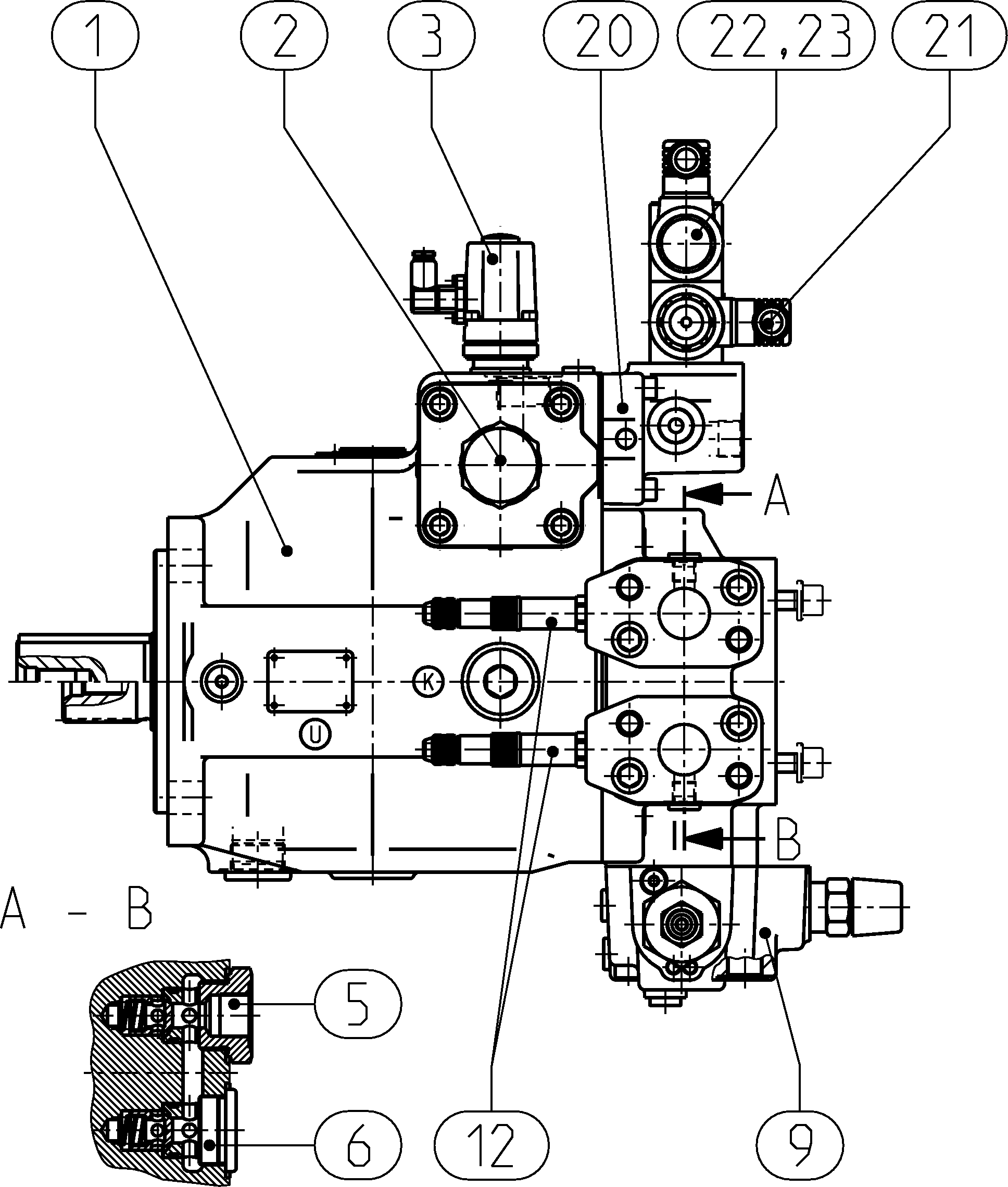

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902542352 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902450073 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R902422925 | INDUCTIVE POS.TRANSDUCER Stückliste der Baugruppe →L | 1 | ||
| R910906960 | VALVE MOUNTING KIT | 1 | ||
| R910906959 | VALVE MOUNTING KIT | 1 | ||
| R910927584 | VALVE BLOCK Stückliste der Baugruppe →L | 1 | ||
| R902539345 | PRESSURE SENSOR Stückliste der Baugruppe →L | 2 | ||
| R910984172 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R910995947 | DIRECTIONAL SPOOL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902437398 | VALVE Stückliste der Baugruppe →L | 1 | ||
| R910933745 | SOCKET HEAD CAP SCREW | 4 | ||
| 61 | R902460826 | FLANGE COVER | 2 | |
| 62 | R902602013 | SEAL SCREW | 1 | |
| 64 | R902602011 | SEAL SCREW | 1 | |
| 65 | R902602011 | SEAL SCREW | 1 | |
| 71 | R902573673 | FLANGE COVER | 1 | |
| 81 | R902602011 | SEAL SCREW | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 4-Loch | B |
| Arbeitsanschluss | SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch | 10 |
| Durchtrieb | 100, 2-Loch 7/8 in 13T 16/32DP | KB3 |
| Ventile | Ventilblock angebaut SDVB | 9 |
| Filterung | Ohne Filter | N |
