Einheit · AXIAL-PISTON PUMP
AL A10V O 45 DFLR/31R-VUC62H00 -S1868R902544750
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO45DFLR/31R-VUC62H00-S1868, Materialnummer R902544750. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. reduzierter Durchmesser; bedingt für Durchtrieb geeignet (U). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Sonderausführung Nr. 1868.
- Nummer
- R902544750
- Typschlüssel
- AL A10V O 45 DFLR/31R-VUC62H00 -S1868
- Gruppe
- A10VO 45
- Ausgabe
- 06/2020

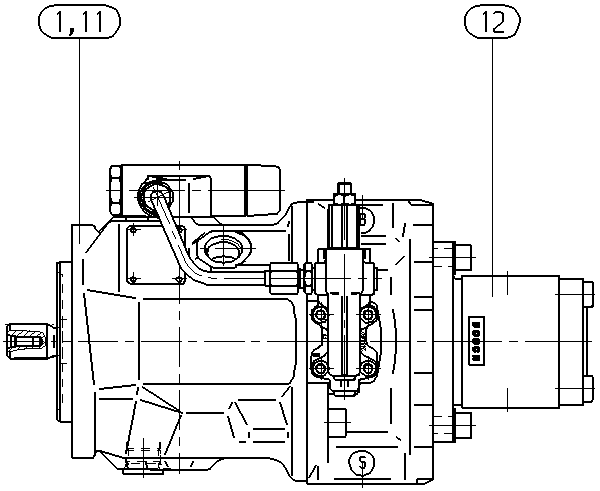

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902456381 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| 2 | R902533492 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | |
| 3 | R902533217 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | |
| 5 | R910918079 | SIDE MARKER RING | 1 | |
| 10 | R910960164 | PIPING Stückliste der Baugruppe →L | 1 | |
| R902443057 | POWER DIAGRAM | 1 | ||
| 0510525041 | HYDRAULIC GEAR PUMPL | 1 | ||
| 14 | R910764647 | SCREW PLUG | 1 | |
| 61 | R910109606 | SOCKET HEAD CAP SCREW | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 45 | 45 |
| Regel- und Verstelleinrichtung | Druck-Förderstrom-Leistungsregler | DFLR |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. reduzierter Durchmesser; bedingt für Durchtrieb geeignet | U |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb | 62 |
