Einheit · AXIAL-PISTON PUMP
P AA4VSG 125 HD1 /30R-PSD60KB80NR902546216
Axialkolbenpumpe Bosch Rexroth Baureihe A4VSG, Typschlüssel PAA4VSG125HD1/30R-PSD60KB80N, Materialnummer R902546216. Nenngröße: NG 125. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi SAE (350 bar), Höchstdruck 5800 psi (400 bar) (AA4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Zahnwelle ISO 3019-1 (S). Anbauflansch: Nach ISO 3019-1 SAE 4-Loch (D). Arbeitsanschluss: SAE-Flanschanschlüsse A und B, UNC-Befestigungsgewinde, auf gleicher Seite, metrisches Befestigungsgewinde (60). Durchtriebe: 160, 4-Loch 1 1/4 in 14T 12/24DP (KB8). Ventile: Ohne Ventilblock (0). Filterung: Ohne Filter (N).
- Nummer
- R902546216
- Typschlüssel
- P AA4VSG 125 HD1 /30R-PSD60KB80N
- Gruppe
- A4VSG 125
- Ausgabe
- 06/2020

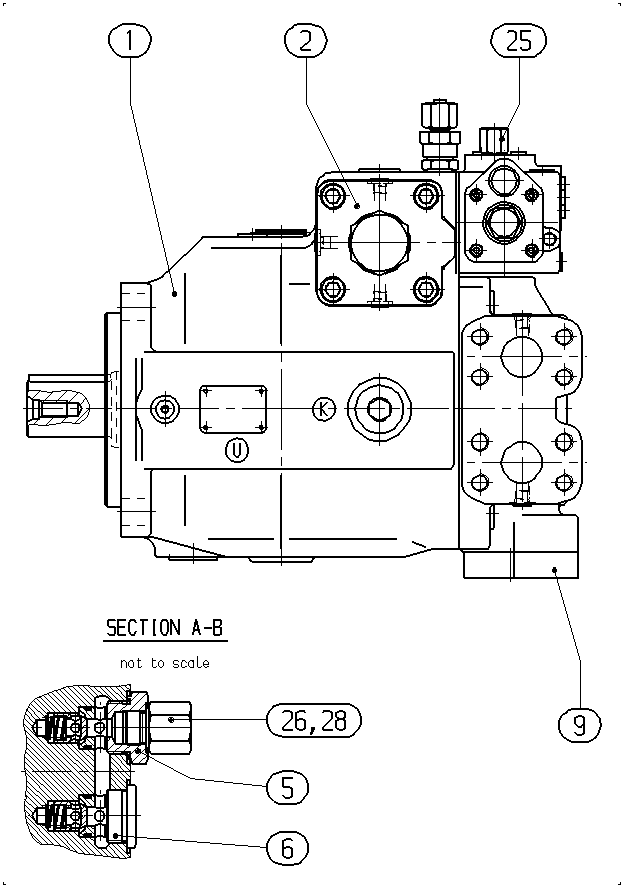

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902546237 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902404648 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R910929328 | VALVE MOUNTING KIT | 1 | ||
| R910929298 | VALVE MOUNTING KIT | 1 | ||
| R902412338 | BLANK FLANGE Stückliste der Baugruppe →L | 1 | ||
| R910984004 | ADAPTER Stückliste der Baugruppe →L | 2 | ||
| R910111201 | O-RING | 1 | ||
| R910712477 | ADAPTER | 1 | ||
| 61 | R902421947 | SHIPPING PROTECTION | 2 | |
| 62 | R902603192 | SEAL SCREW | 1 | |
| 64 | R902603190 | SEAL SCREW | 1 | |
| 71 | R902430610 | FLANGE COVER Stückliste der Baugruppe →L | 1 | |
| 81 | R910723126 | PLUG | 1 | |
| 82 | R902602014 | SEAL SCREW | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi SAE (350 bar), Höchstdruck 5800 psi (400 bar) | AA4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 125 | 125 |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Zahnwelle ISO 3019-1 | S |
| Anbauflansch | Nach ISO 3019-1 SAE 4-Loch | D |
| Arbeitsanschluss | SAE-Flanschanschlüsse A und B, UNC-Befestigungsgewinde, auf gleicher Seite, metrisches Befestigungsgewinde | 60 |
| Durchtriebe | 160, 4-Loch 1 1/4 in 14T 12/24DP | KB8 |
| Ventile | Ohne Ventilblock | 0 |
| Filterung | Ohne Filter | N |
