Einheit · AXIAL-PISTON PUMP
AH A4VSO 520 HSXVE/30R-VZH25KB2 -S1904R902547315
Axialkolbenpumpe Bosch Rexroth Baureihe A4VSO, Typschlüssel AHA4VSO520HSXVE/30R-VZH25KB2-S1904, Materialnummer R902547315. Druckflüssigkeit/Ausführung: High-speed Version (H). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar (A4VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtungen: Bei Blick auf Triebwelle rechts (R). Triebwellen: Zahnwelle DIN 5480 (Z). Anbauflansch: in Anlehnung an ISO 3019-2 (metrisch) 8-Loch (H). Arbeitsanschluss: SAE-Flanschanschlüsse, B und S um 90° seitlich versetzt, 2. Druckanschluss B gegenüber B, metrisches Befestigungsgewinde, bei Auslieferung mit Flanschplatte verschlossen (25). Sonderausführung Nr. 1904.
- Nummer
- R902547315
- Typschlüssel
- AH A4VSO 520 HSXVE/30R-VZH25KB2 -S1904
- Gruppe
- A4VSO 520
- Ausgabe
- 06/2020

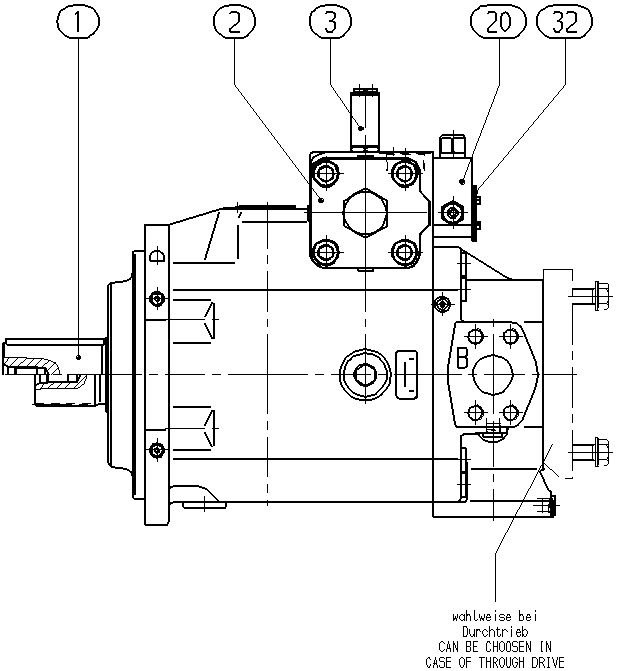

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902547300 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902492497 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R902477806 | INDUCTIVE POS.TRANSDUCER | 1 | ||
| R902488630 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902456269 | COVER Stückliste der Baugruppe →L | 1 | ||
| 61 | R902805710 | SHIPPING PROTECTION | 1 | |
| 62 | R902602207 | SEAL SCREW | 1 | |
| 63 | R902564147 | SHIPPING PROTECTION | 1 | |
| 71 | R902602334 | FLANGE COVER | 1 | |
| 81 | R910795224 | PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Druckflüssigkeit/Ausführung | High-speed Version | H |
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar | A4VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtungen | Bei Blick auf Triebwelle rechts | R |
| Triebwellen | Zahnwelle DIN 5480 | Z |
| Anbauflansch | in Anlehnung an ISO 3019-2 (metrisch) 8-Loch | H |
| Arbeitsanschluss | SAE-Flanschanschlüsse, B und S um 90° seitlich versetzt, 2. Druckanschluss B gegenüber B, metrisches Befestigungsgewinde, bei Auslieferung mit Flanschplatte verschlossen | 25 |
