Einheit · AXIAL-PISTON MOTOR
A6VM280HZ5000001G/71MWK0S4A49WH-SR902547367
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM280HZ5000001G/71MWK0S4A49WH-S, Materialnummer R902547367. Nenngröße: NG 280. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Zweipunktverstellung hydraulisch negative Kennung (HZ5). Druckregelung/Übersteuerung: Ohne Druckregelung/Übersteuerung (00). Stecker für Magnete: Ohne Stecker (nur bei rein hydraulischen Verstellungen) (0). Schwenkwinkelsensor: Ohne Schwenkwinkelsensor (0). Zusatzfunktion: Ohne Zusatzfunktion (0). Stellzeitdämpfung: Dämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil (1). Einstellbereich für Schluckvolumen: Kurz lang (G). Ausführung der Anschluss- und Befestigungsgewinde: Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 (M). Drehrichtung: Bei Blick auf Triebwelle, wechselnd (W). Triebwellenlager: Standard-Lager (0). Anbauflansch: ISO 3019-2 200-4 (S4). Triebwelle: Zahnwelle DIN 5480 W60×2×28×9g (A4).
- Nummer
- R902547367
- Typschlüssel
- A6VM280HZ5000001G/71MWK0S4A49WH-S
- Gruppe
- A6VM 280
- Ausgabe
- 06/2020

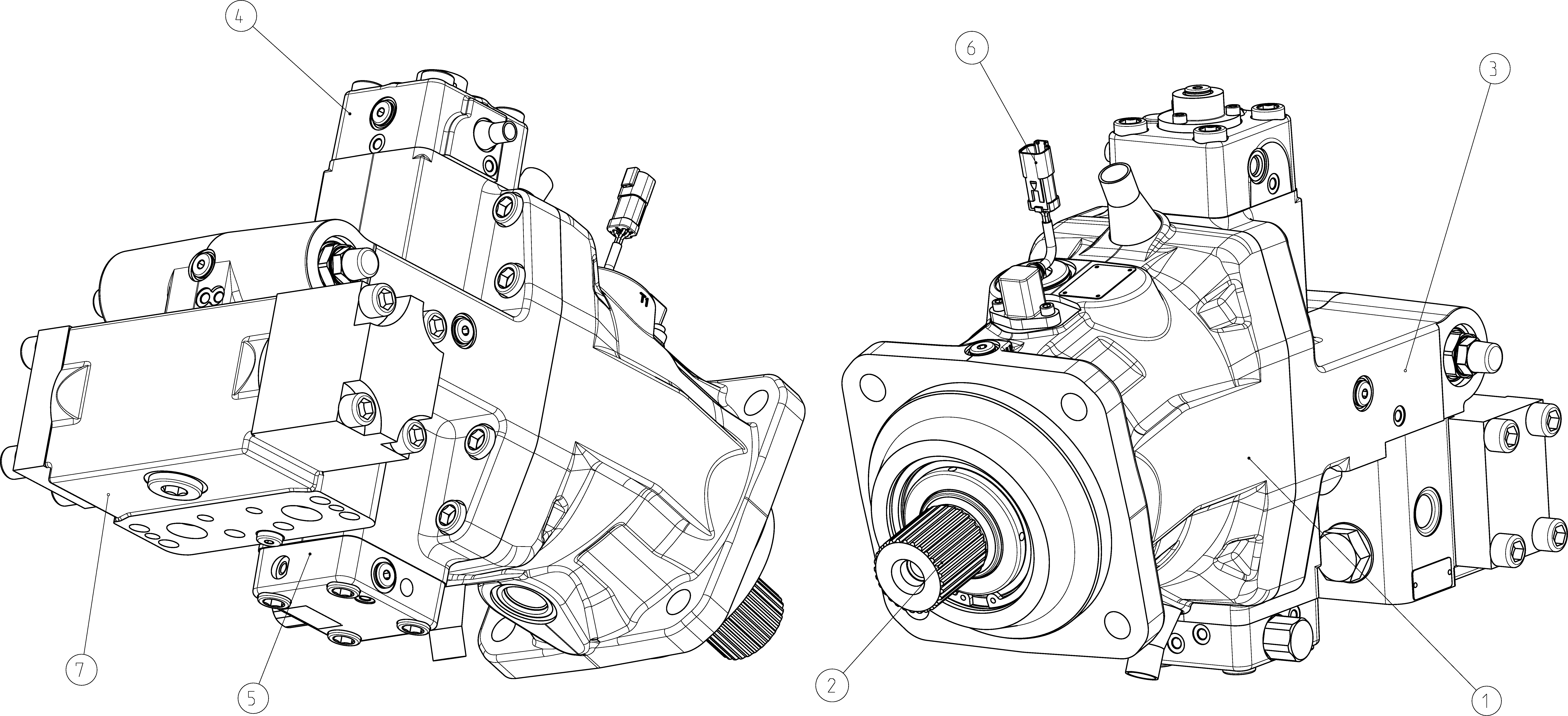

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902547369 | HOUSING Stückliste der Baugruppe →L | 1 | ||
| R902552073 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902514369 | COVER PLATE Stückliste der Baugruppe →L | 1 | ||
| R902544980 | CONTROL PART Stückliste der Baugruppe →L | 1 | ||
| R902550910 | COVER Stückliste der Baugruppe →L | 1 | ||
| R902085682 | ROTATIONAL SPEED SENSOR Stückliste der Baugruppe →L | 1 | ||
| R902477058 | BRAKE VALVE Stückliste der Baugruppe →L | 1 | ||
| 98 | R902471992 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 280 | 280 |
| Regel- und Verstelleinrichtung | Zweipunktverstellung hydraulisch negative Kennung | HZ5 |
| Druckregelung/Übersteuerung | Ohne Druckregelung/Übersteuerung | 00 |
| Stecker für Magnete | Ohne Stecker (nur bei rein hydraulischen Verstellungen) | 0 |
| Schwenkwinkelsensor | Ohne Schwenkwinkelsensor | 0 |
| Zusatzfunktion | Ohne Zusatzfunktion | 0 |
| Stellzeitdämpfung | Dämpfung HP, EP, HP5,6D. und EP5,6D., HZ, EZ, HA mit Gegenhalteventil | 1 |
| Einstellbereich für Schluckvolumen | Kurz lang | G |
| Baureihe | Baureihe 7, Index 1 (Nenndruck 450 bar) | 71 |
| Ausführung der Anschluss- und Befestigungsgewinde | Metrische Anschlüsse in Anlehnung an ISO 6149 mit O-Ringabdichtung, metrisches Befestigungsgewinde nach DIN 13 | M |
| Drehrichtung | Bei Blick auf Triebwelle, wechselnd | W |
| Triebwellenlager | Standard-Lager | 0 |
| Anbauflansch | ISO 3019-2 200-4 | S4 |
| Triebwelle | Zahnwelle DIN 5480 W60×2×28×9g | A4 |
| Arbeitsanschluss | Anschlussplatte zum Anbau eines Gegenhalteventils, mit 1-stufigem Druckbegrenzungsventil (direktgesteuert) BVD/BVE32 | 9 |
| Ventil | Mit Gegenhalteventil BVD/BVE angebaut | W |
| Standard-/Sonderausführung | Sonderausführung | S |
