Einheit · AXIAL-PISTON PUMP
A A10FZG010/10W-VSC02K52R902551741
Axialkolbenpumpe Bosch Rexroth Baureihe A10FZO, Typschlüssel AA10FZG010/10W-VSC02K52, Materialnummer R902551741. Nenngröße: NG 10. Axialkolbeneinheit: Schrägscheibenbauart, konstant, Nenndruck 315 bar, Höchstdruck (A10F). Anwendungsgebiet: Drehzahlvariable Antriebe (Z). Betriebsart: Pumpe, offener und geschlossener Kreislauf (G). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle Standardwelle ISO 3019-1 (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) (C). Arbeitsanschluss: SAE-Flanschanschlüsse ISO 6162 A und B, seitlich gegenüberliegend Befestigungsgewinde metrisch (02). Durchtrieb: 82-2 (A) 3/4 in 11T 16/32DP (K52).
- Nummer
- R902551741
- Typschlüssel
- A A10FZG010/10W-VSC02K52
- Gruppe
- A10FZG 10
- Ausgabe
- 06/2020

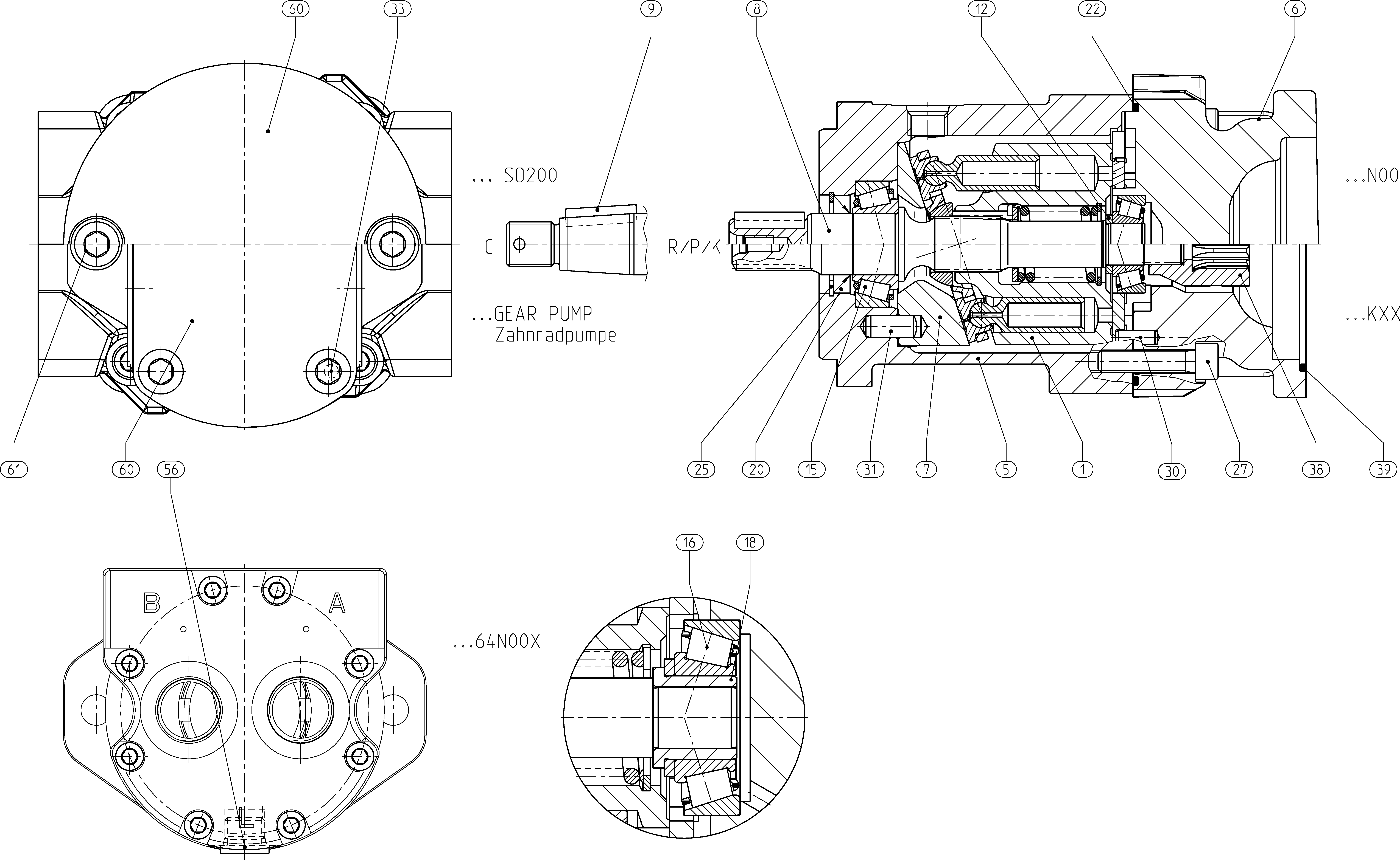

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902543710 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902491360 | MOTOR HOUSING | 1 | ||
| R902562411 | CONNECTION PLATE | 1 | ||
| R902409356 | CAM PLATE | 1 | ||
| R902544649 | DRIVE SHAFT | 1 | ||
| R902409778 | ADJUSTMENT SHIM | 1 | ||
| R910704954 | TAPERED-ROLLER BEARING | 1 | ||
| R909086994 | TAPERED-ROLLER BEARING | 1 | ||
| R902514741 | BUSHING | 1 | ||
| R910900853 | SHAFT SEALING RING | 1 | ||
| R909157977 | O-RING | 1 | ||
| R902403815 | RETAINING RING | 1 | ||
| R909083047 | SOCKET HEAD CAP SCREW | 4 | ||
| R910757519 | STRAIGHT PIN | 1 | ||
| R902533908 | STRAIGHT PIN | 1 | ||
| R909152074 | SLOTTED SPRING PIN | 1 | ||
| R902463180 | SPLINED COUPLING | 1 | ||
| R913034535 | O-RING | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, konstant, Nenndruck 315 bar, Höchstdruck | A10F |
| Anwendungsgebiet | Drehzahlvariable Antriebe | Z |
| Betriebsart | Pumpe, offener und geschlossener Kreislauf | G |
| Nenngröße (NG) Geometrisches Verdrängungsvolumen | 10 | 010 |
| Baureihe | Baureihe 1, Index 0 | 10 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle Standardwelle ISO 3019-1 | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse ISO 6162 A und B, seitlich gegenüberliegend Befestigungsgewinde metrisch | 02 |
| Durchtrieb | 82-2 (A) 3/4 in 11T 16/32DP | K52 |
