Einheit · AXIAL-PISTON PUMP
P A4VSG 40 HD3A /11R-VPB10K040NR902554301
Axialkolbenpumpe Bosch Rexroth Baureihe A4VSG, Typschlüssel PA4VSG40HD3A/11R-VPB10K040N, Materialnummer R902554301. Nenngröße: NG 40. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 4-Loch (B). Arbeitsanschluss: SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch (10). Durchtrieb: 101-2 (B) 1 in 15T 16/32DP (K04). Ventile: Ohne Ventilblock (0). Filterung: Ohne Filter (N).
- Nummer
- R902554301
- Typschlüssel
- P A4VSG 40 HD3A /11R-VPB10K040N
- Gruppe
- A4VSG 40
- Ausgabe
- 06/2020

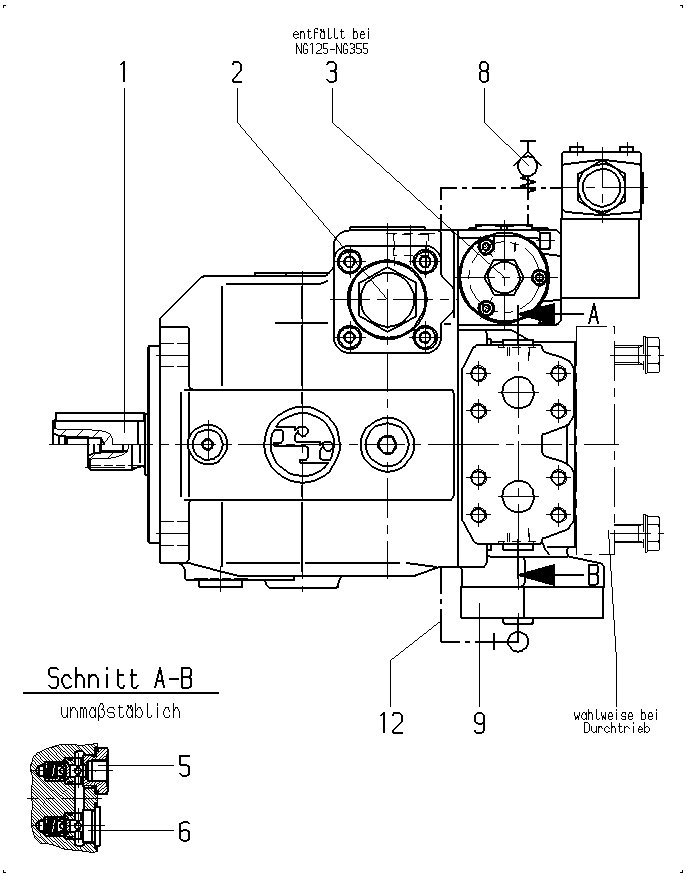

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902554300 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902554299 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R910933289 | SPRING PACK Stückliste der Baugruppe →L | 1 | ||
| R910918760 | VALVE MOUNTING KIT | 1 | ||
| R910918761 | VALVE MOUNTING KIT | 1 | ||
| R910920008 | CHECK VALVE | 1 | ||
| R902413156 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R910925317 | PIPING PLAN Stückliste der Baugruppe →L | 1 | ||
| 61 | R902805707 | SHIPPING PROTECTION | 2 | |
| 62 | R902602011 | SEAL SCREW | 1 | |
| 64 | R902602010 | SEAL SCREW | 1 | |
| 71 | R902418324 | FLANGE COVER Stückliste der Baugruppe →L | 1 | |
| 81 | R902602008 | SEAL SCREW | 2 | |
| 82 | R910723126 | PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 40 | 40 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 4-Loch | B |
| Arbeitsanschluss | SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch | 10 |
| Durchtrieb | 101-2 (B) 1 in 15T 16/32DP | K04 |
| Ventile | Ohne Ventilblock | 0 |
| Filterung | Ohne Filter | N |
