Einheit · BASE UNIT
GA10VM85DG/52W2-VWC10N000R902554651
Grundeinheit Bosch Rexroth Baureihe A10VM, Typschlüssel GA10VM85DG/52W2-VWC10N000, Materialnummer R902554651. Nenngröße: NG 85. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar (A10V). Betriebsart: Motor, offener und geschlossener Kreislauf (M). Regel- und Verstelleinrichtungen: Zweipunktdirektgesteuert, externe Stelldruckversorgung verstellung ohne Schaltventil (DG). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Minimales Schluckvolumen: Vg min [cm3] stufenlos einstellbar von/bis (2). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle ähnlich ISO 3019-1 für reduziertes Drehmoment (W). Anbauflansch: Angelehnt an ISO 3019-1 (SAE); 2 Loch (C). Arbeitsanschluss: Flanschanschlüsse A und B; seitlich; Befestigungsgewinde metrisch nach ISO 6162 gleiche Seite (10N00). Ventile: Ohne Ventil (0).
- Nummer
- R902554651
- Typschlüssel
- GA10VM85DG/52W2-VWC10N000
- Gruppe
- A10VM 85
- Ausgabe
- 06/2020

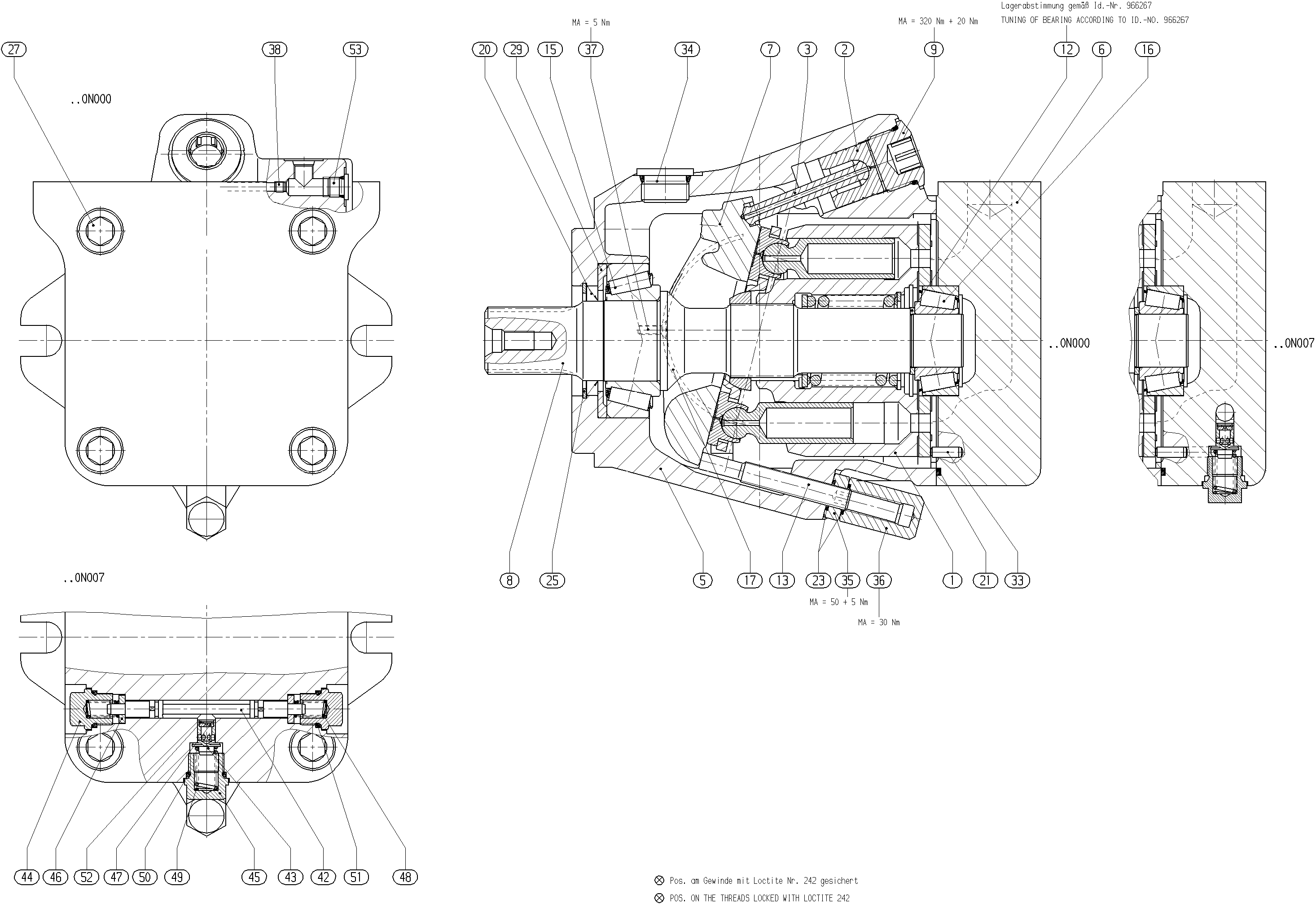

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910998961 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902417392 | ADJUSTING PISTON | 1 | ||
| R910989909 | PISTON ROD | 1 | ||
| R902432858 | MOTOR HOUSING | 1 | ||
| R902432851 | CONNECTION PLATE | 1 | ||
| R902443497 | SWASH PLATE | 1 | ||
| R902414392 | DRIVE SHAFT | 1 | ||
| R902447584 | SCREW PLUG | 1 | ||
| R910906878 | ADJUSTMENT SHIM | 1 | ||
| R902433454 | STOP SCREW | 1 | ||
| R910906908 | TAPERED-ROLLER BEARING | 1 | ||
| R910906909 | TAPERED-ROLLER BEARING | 1 | ||
| R910990277 | BEARING SHELL | 2 | ||
| R909831179 | ROTARY SHAFT LIP SEALD | 1 | ||
| R913052062 | O-RINGD | 1 | ||
| R910919314 | O-RING | 2 | ||
| R909832149 | RETAINING RING | 1 | ||
| R910126535 | SOCKET HEAD CAP SCREW | 4 | ||
| R902402391 | STOP RING | 1 | ||
| 31 | R909831318 | DOUBLE BREAK-OFF PLUG | 1 | |
| R902533908 | STRAIGHT PIN | 1 | ||
| R910967351 | SCREW PLUG | 1 | ||
| R910903390 | NUT | 1 | ||
| R910989878 | CAP NUT | 1 | ||
| R910993660 | COUNTERSUNK-HEAD SCREW | 2 | ||
| R909156493 | NOZZLE | 1 | ||
| R910764647 | SCREW PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar, Höchstdruck 350 bar | A10V |
| Betriebsart | Motor, offener und geschlossener Kreislauf | M |
| Nenngröße (NG) | 85 | 85 |
| Regel- und Verstelleinrichtungen | Zweipunktdirektgesteuert, externe Stelldruckversorgung verstellung ohne Schaltventil | DG |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Minimales Schluckvolumen | Vg min [cm3] stufenlos einstellbar von/bis | 2 |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle ähnlich ISO 3019-1 für reduziertes Drehmoment | W |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE); 2 Loch | C |
| Arbeitsanschluss | Flanschanschlüsse A und B; seitlich; Befestigungsgewinde metrisch nach ISO 6162 gleiche Seite | 10N00 |
| Ventile | Ohne Ventil | 0 |
