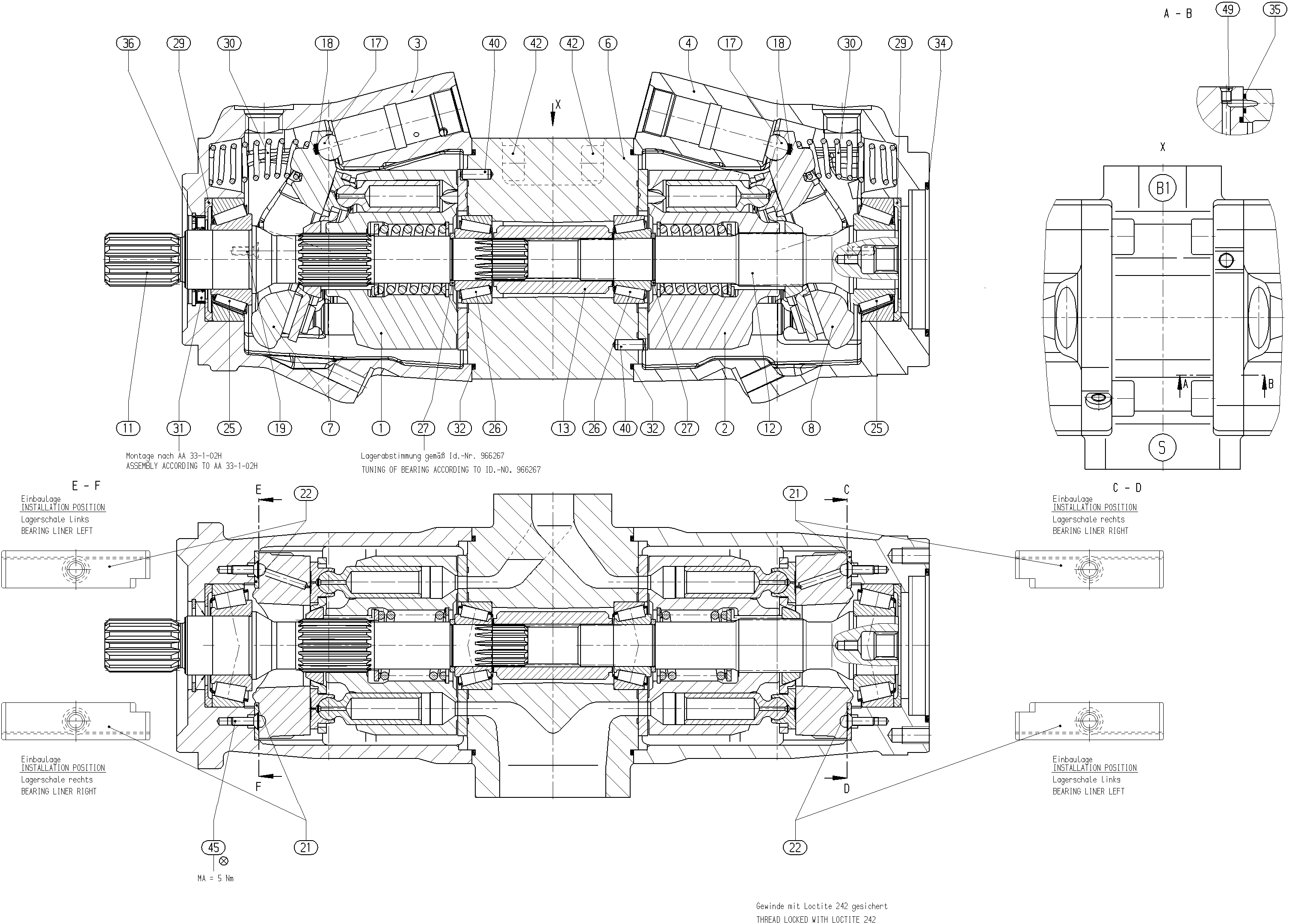

Einheit · BASE UNIT
GA20VO72DR/11R-VSD24K01R902556439
Grundeinheit Bosch Rexroth Baureihe A20VO, Typschlüssel GA20VO72DR/11R-VSD24K01, Materialnummer R902556439. Nenngröße: NG 72. Axialkolbeneinheit: Schrägscheinbenbauart, verstellbar (Back to Back Ausführung) (A20V). Betriebsart: Doppelpumpe, offener Kreislauf (O). Drehrichtungen: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle ISO 3019-1 (S). Anbauflansch: ISO 3019-1 4-Loch (D). Arbeitsanschluss: SAE Flansche, zweimal Anschluss B und einmal Anschluss S seitlich gegenüber, Befestigungsgewinde metrisch (24). Durchtrieb: 82-2 (A) 5/8 in 9T 16/32DP (K01).
- Nummer
- R902556439
- Typschlüssel
- GA20VO72DR/11R-VSD24K01
- Gruppe
- A20VO 72
- Ausgabe
- 06/2020
| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902495834 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902511703 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R902549261 | PUMP HOUSING | 1 | ||
| R902556188 | PUMP HOUSING | 1 | ||
| R902546033 | CONNECTION PLATE | 1 | ||
| R902487730 | SWASH PLATE | 1 | ||
| R902542748 | SWASH PLATE | 1 | ||
| R910994407 | DRIVE SHAFT | 1 | ||
| R902413428 | DRIVE SHAFT | 1 | ||
| R910979644 | SPLINED COUPLING | 1 | ||
| R910984014 | BALL STOP | 2 | ||
| R902473753 | COMPRESSION SPRINGD | 2 | ||
| R902502494 | BEARING SHELLD | 2 | ||
| R902502493 | BEARING SHELL | 2 | ||
| R910720224 | TAPERED-ROLLER BEARING | 2 | ||
| R910973501 | TAPERED-ROLLER BEARING | 2 | ||
| R910966528 | ADJUSTMENT SHIM | 2 | ||
| R910989235 | STOP RING | 2 | ||
| R902422349 | COMPRESSION SPRING | 2 | ||
| R909831661 | SHAFT SEALING RING | 1 | ||
| R913050498 | O-RING | 2 | ||
| R910357049 | O-RING | 2 | ||
| R910942133 | R-RING | 4 | ||
| R910941918 | RETAINING RING | 1 | ||
| R902533908 | STRAIGHT PIN | 2 | ||
| R910402303 | SOCKET HEAD CAP SCREW | 8 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheinbenbauart, verstellbar (Back to Back Ausführung) | A20V |
| Betriebsart | Doppelpumpe, offener Kreislauf | O |
| Nenngröße (NG) | 72 | 72 |
| Drehrichtungen | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle ISO 3019-1 | S |
| Anbauflansch | ISO 3019-1 4-Loch | D |
| Arbeitsanschluss | SAE Flansche, zweimal Anschluss B und einmal Anschluss S seitlich gegenüber, Befestigungsgewinde metrisch | 24 |
| Durchtrieb | 82-2 (A) 5/8 in 9T 16/32DP | K01 |
