Einheit · AXIAL-PISTON PUMP

P A4VSG 125 HD1D /30L-VZB10KB30NR902556907

Axialkolbenpumpe Bosch Rexroth Baureihe A4VSG, Typschlüssel PA4VSG125HD1D/30L-VZB10KB30N, Materialnummer R902556907. Nenngröße: NG 125. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 4-Loch (B). Arbeitsanschluss: SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch (10). Durchtrieb: 100, 2-Loch 7/8 in 13T 16/32DP (KB3). Ventile: Ohne Ventilblock (0). Filterung: Ohne Filter (N).

Nummer
R902556907
Typschlüssel
P A4VSG 125 HD1D /30L-VZB10KB30N
Gruppe
A4VSG 125
Ausgabe
07/2020

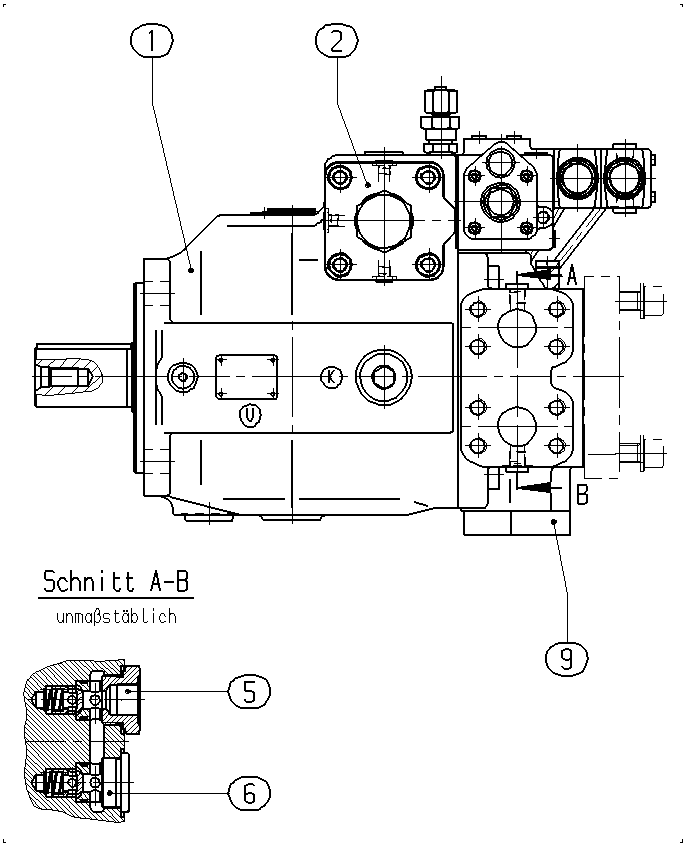

P A4VSG 125 HD1D /30L-VZB10KB30N — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902557125BASE UNIT Stückliste der Baugruppe →L1
R902436472CONTROL Stückliste der Baugruppe →L1
R910906960VALVE MOUNTING KIT1
R910906959VALVE MOUNTING KIT1
R902412337BLANK FLANGE Stückliste der Baugruppe →L1
61R902421947SHIPPING PROTECTION2
R902602013SEAL SCREW1
64R902602011SEAL SCREW1
71R902573673FLANGE COVER1
81R910723126PLUG1
82R902602008SEAL SCREW2

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400A4VS
BetriebsartPumpe, geschlossener KreislaufG
Nenngröße (NG)125125
BaureiheBaureihe 3, Index 030
DrehrichtungBei Blick auf Triebwelle linksL
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleZahnwelle DIN 5480Z
AnbauflanschIn Anlehnung an ISO 3019-2 metrisch 4-LochB
ArbeitsanschlussSAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch10
Durchtrieb100, 2-Loch 7/8 in 13T 16/32DPKB3
VentileOhne Ventilblock0
FilterungOhne FilterN
