Einheit · AXIAL-PISTON PUMP

AH A4VSO 500 HD1GB /33R-VZH25KB2R902560807

Axialkolbenpumpe Bosch Rexroth Baureihe A4VSO, Typschlüssel AHA4VSO500HD1GB/33R-VZH25KB2, Materialnummer R902560807. Nenngröße: NG 500. Druckflüssigkeit: High-speed Version (H). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch (A4VS). Betriebsart: Pumpe, offener Kreislauf (O). Dichtungswerkstoff: FKM (Fluorkautschuk) / HFD-Betrieb (V). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 8-Loch (H). Arbeitsanschluss: Standardausführung Befestigungsgewinde, Anschluss B und S: SAE-Flansch seitlich, um 90° versetzt, 2. Druckanschluss B bei Auslieferung mit Flanschplatte, metrisch (25).

Nummer
R902560807
Typschlüssel
AH A4VSO 500 HD1GB /33R-VZH25KB2
Gruppe
A4VSO 500
Ausgabe
06/2020

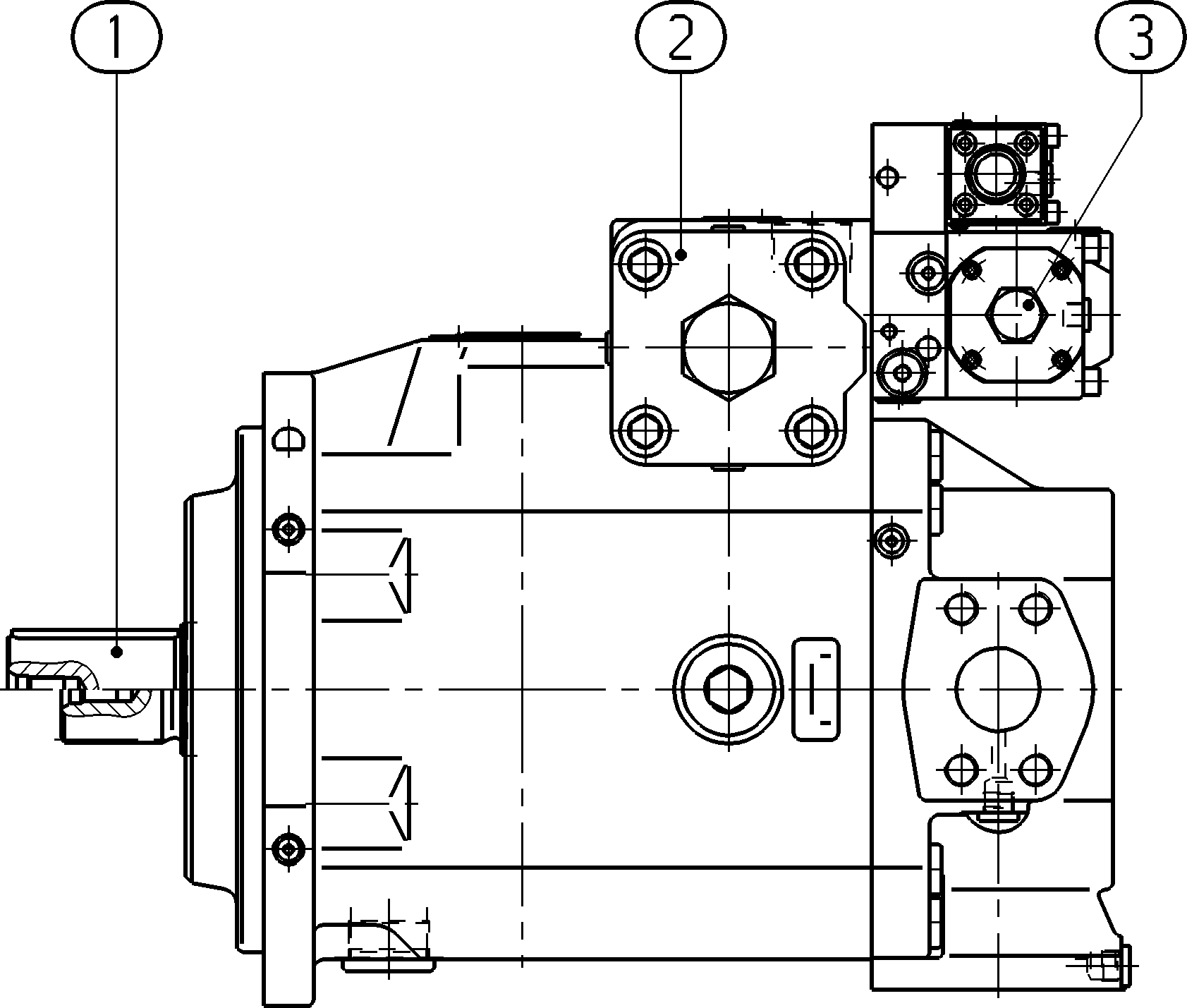

AH A4VSO 500 HD1GB /33R-VZH25KB2 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902560804BASE UNIT Stückliste der Baugruppe →L1
R902560806CONTROL Stückliste der Baugruppe →L1
R910924418SPRING PACK Stückliste der Baugruppe →L1
61R902805710SHIPPING PROTECTION1
62R902602207SEAL SCREW1
63R902564147SHIPPING PROTECTION1
81R902602011SEAL SCREW1
82R902602008SEAL SCREW2

Parameter aus dem Typschlüssel

PositionBedeutungCode
DruckflüssigkeitHigh-speed VersionH
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrischA4VS
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)500500
DichtungswerkstoffFKM (Fluorkautschuk) / HFD-BetriebV
TriebwelleZahnwelle DIN 5480Z
AnbauflanschIn Anlehnung an ISO 3019-2 metrisch 8-LochH
ArbeitsanschlussStandardausführung Befestigungsgewinde, Anschluss B und S: SAE-Flansch seitlich, um 90° versetzt, 2. Druckanschluss B bei Auslieferung mit Flanschplatte, metrisch25
