Einheit · AXIAL-PISTON PUMP
P A4VSG 71 HD1T /11R-PZB10K310NR902562610
Axialkolbenpumpe Bosch Rexroth Baureihe A4VSG, Typschlüssel PA4VSG71HD1T/11R-PZB10K310N, Materialnummer R902562610. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 4-Loch (B). Arbeitsanschluss: SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch (10). Durchtrieb: 125, 4-Loch 32×2×14×9g (K31). Ventile: Ohne Ventilblock (0). Filterung: Ohne Filter (N).
- Nummer
- R902562610
- Typschlüssel
- P A4VSG 71 HD1T /11R-PZB10K310N
- Gruppe
- A4VSG 71
- Ausgabe
- 06/2020

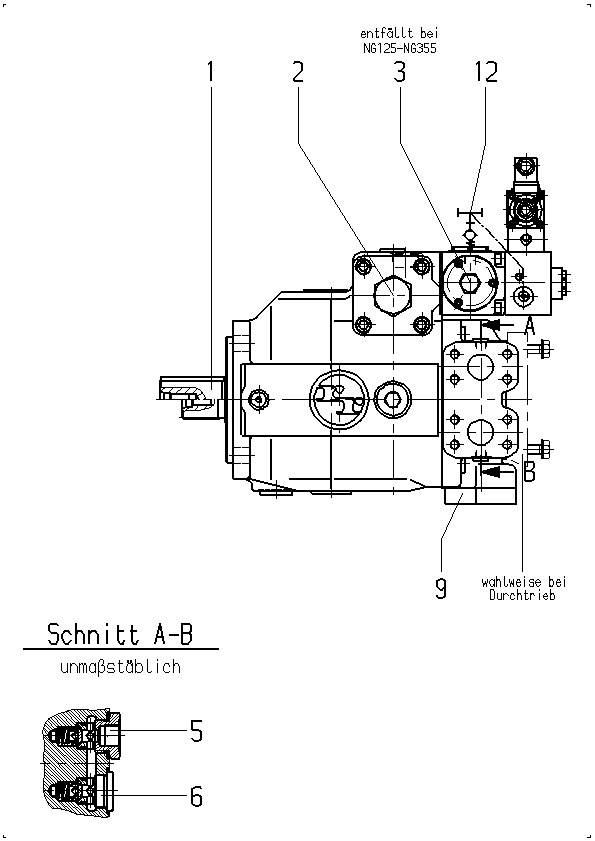

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902562612 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902562609 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R910920956 | SPRING PACK Stückliste der Baugruppe →L | 1 | ||
| R910925136 | VALVE MOUNTING KIT | 1 | ||
| R910925179 | VALVE MOUNTING KIT | 1 | ||
| 8 | R910926624 | PIPING PLAN Stückliste der Baugruppe →L | 1 | |
| R902412338 | BLANK FLANGE Stückliste der Baugruppe →L | 1 | ||
| 61 | R902805708 | SHIPPING PROTECTION | 2 | |
| 62 | R902602012 | SEAL SCREW | 1 | |
| 64 | R902602010 | SEAL SCREW | 1 | |
| 71 | R902430609 | FLANGE COVER Stückliste der Baugruppe →L | 1 | |
| 81 | R910723126 | PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 71 | 71 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 4-Loch | B |
| Arbeitsanschluss | SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch | 10 |
| Durchtrieb | 125, 4-Loch 32×2×14×9g | K31 |
| Ventile | Ohne Ventilblock | 0 |
| Filterung | Ohne Filter | N |
