Einheit · AXIAL-PISTON PUMP
A A4VBO 125 HS5P /30R-VZB25K33R902564502
Axialkolbenpumpe Bosch Rexroth Baureihe A4VBO, Typschlüssel AA4VBO125HS5P/30R-VZB25K33, Materialnummer R902564502. Nenngröße: NG 125. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4VB). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 4-Loch (B). Arbeitsanschluss: SAE-Druck- und Sauganschluss B und S, Lage seitlich 90° versetzt, Befestigungsgewinde metrisch 2. Druckanschluss B gegenüber B - bei Lieferung mit Flanschplatte verschlossen (25).
- Nummer
- R902564502
- Typschlüssel
- A A4VBO 125 HS5P /30R-VZB25K33
- Gruppe
- A4VBO 125
- Ausgabe
- 07/2020

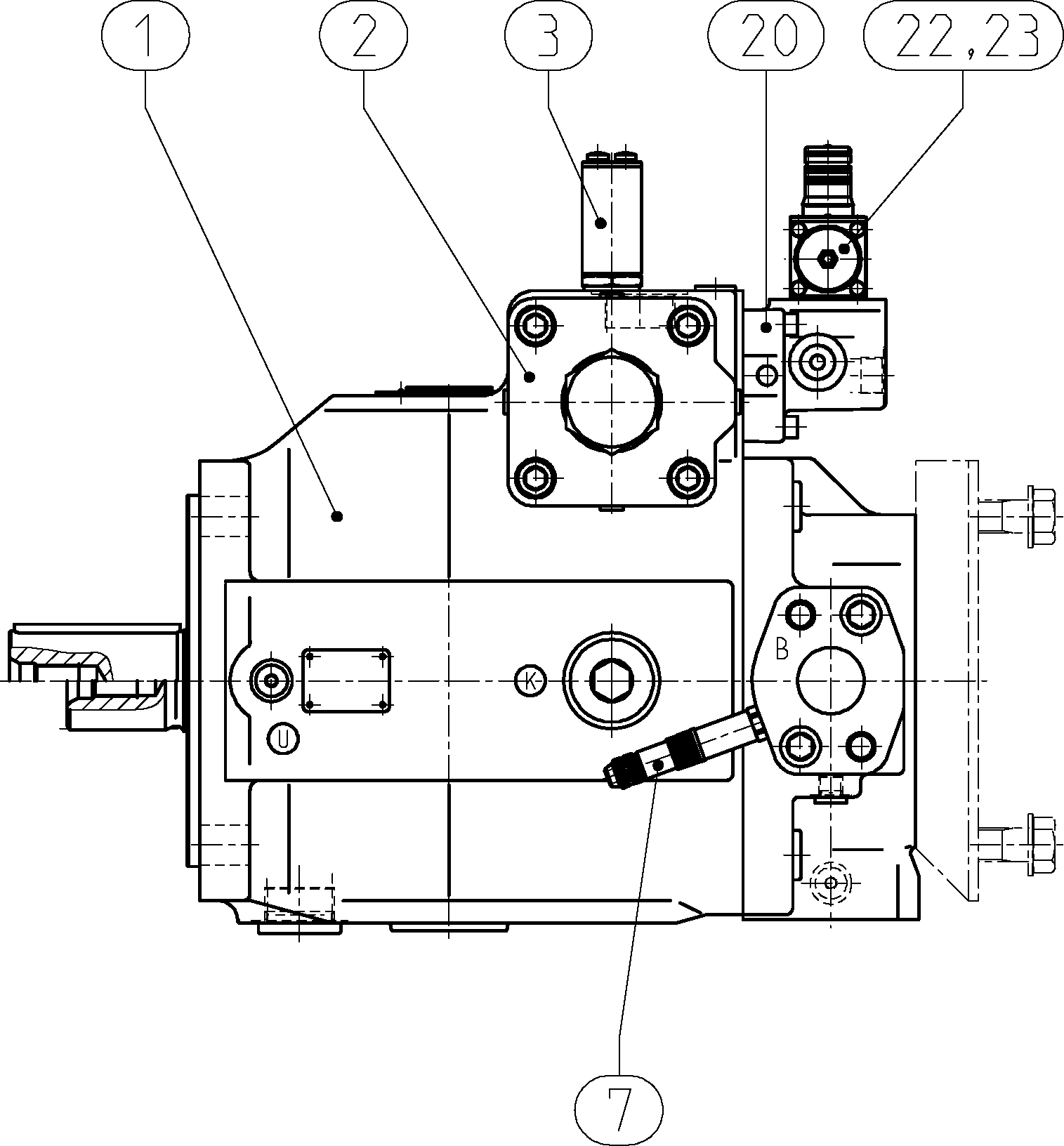

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902518832 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902510305 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R902471376 | INDUCTIVE POS.TRANSDUCER Stückliste der Baugruppe →L | 1 | ||
| R902549118 | PRESSURE SENSOR Stückliste der Baugruppe →L | 1 | ||
| R910984172 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R901391845 | CONTROL VALVE | 1 | ||
| R910109231 | SOCKET HEAD CAP SCREW | 4 | ||
| 61 | R902490692 | FLANGE COVER Stückliste der Baugruppe →L | 1 | |
| 62 | R902602013 | SEAL SCREW | 1 | |
| 63 | R902421950 | SHIPPING PROTECTION | 1 | |
| 81 | R902602011 | SEAL SCREW | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar | A4VB |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 125 | 125 |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 4-Loch | B |
| Arbeitsanschluss | SAE-Druck- und Sauganschluss B und S, Lage seitlich 90° versetzt, Befestigungsgewinde metrisch 2. Druckanschluss B gegenüber B - bei Lieferung mit Flanschplatte verschlossen | 25 |
