Einheit · BASE UNIT
GA4VSG125M/30R-VZB10KB2R902564533
Grundeinheit Bosch Rexroth Baureihe A4VSG, Typschlüssel GA4VSG125M/30R-VZB10KB2, Materialnummer R902564533. Nenngröße: NG 125. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 4-Loch (B). Arbeitsanschluss: SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch (10). Durchtrieb: 80, 2-Loch 3/4 in 11T 16/32DP (KB2).
- Nummer
- R902564533
- Typschlüssel
- GA4VSG125M/30R-VZB10KB2
- Gruppe
- A4VSG 125
- Ausgabe
- 07/2020

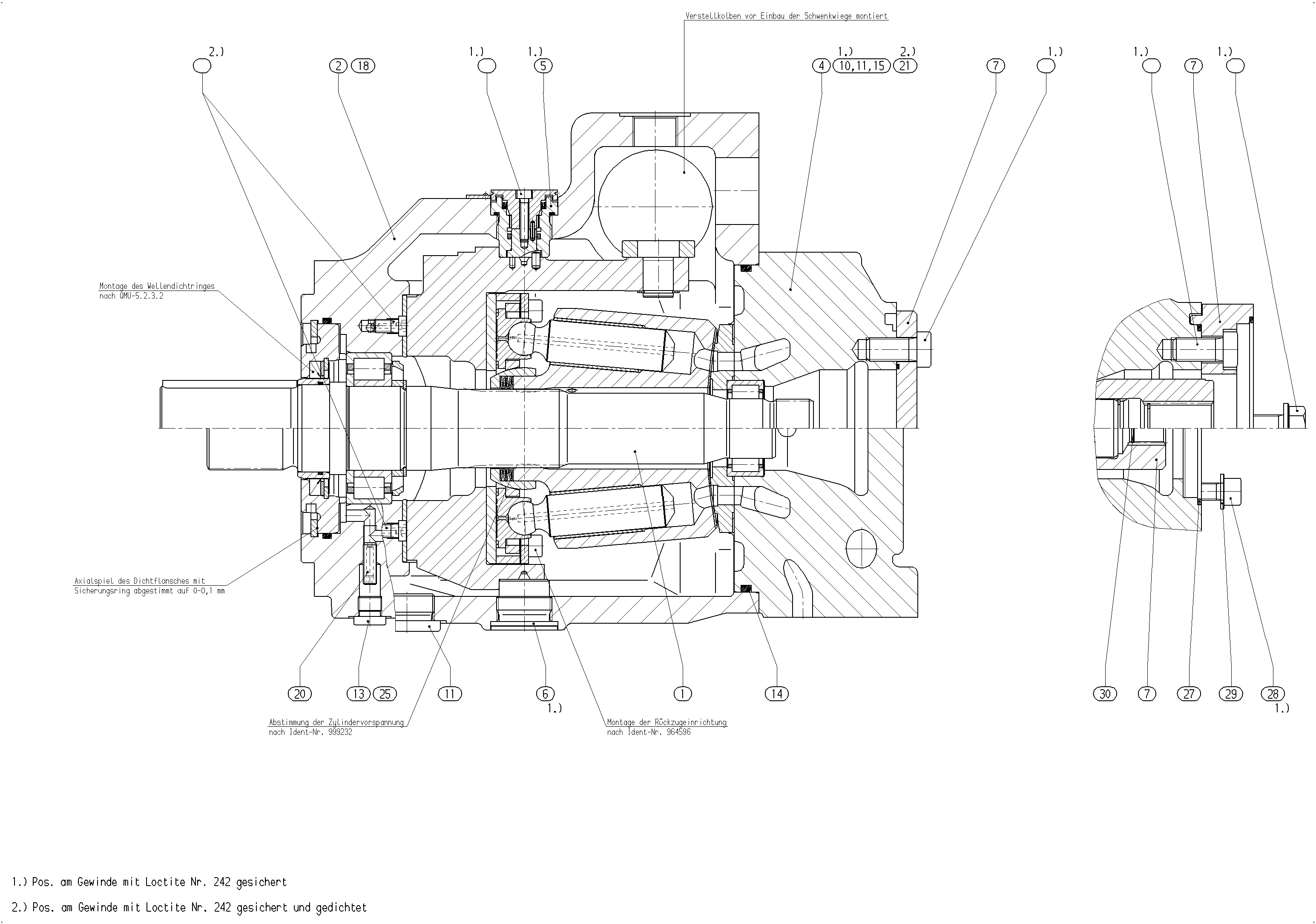

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902404380 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R910994079 | PUMP HOUSING | 1 | ||
| R910999108 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R910970503 | INDICATING DEVICE Stückliste der Baugruppe →L | 1 | ||
| R910929476 | STUD BOLT Stückliste der Baugruppe →L | 1 | ||
| R902564534 | ATTACHMENT KIT Stückliste der Baugruppe →L | 1 | ||
| R910209228 | SOCKET HEAD CAP SCREW | 4 | ||
| R909156652 | SCREW PLUGD | 3 | ||
| R909153930 | SCREW PLUGD | 1 | ||
| R910929492 | O-RINGD | 1 | ||
| R910942133 | R-RINGD | 1 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 2 | ||
| R910987283 | THROTTLE SCREW | 1 | ||
| R910922276 | NOZZLE | 1 | ||
| R910979852 | REFERENCE PLATE | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 125 | 125 |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 4-Loch | B |
| Arbeitsanschluss | SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch | 10 |
| Durchtrieb | 80, 2-Loch 3/4 in 11T 16/32DP | KB2 |
