Einheit · AXIAL-PISTON MOTOR
AA6VM80EP2/60W-PSC520BR909419623
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel AA6VM80EP2/60W-PSC520B, Materialnummer R909419623. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (AA6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch (mit HIRSCHMANN-Stecker – ohne Löschdiode) U = 24 V (EP2). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Triebwelle: Zahnwelle ANSI B92.1a (S). Arbeitsanschluss: SAE-Arbeitsanschlüsse ohne Ventil 0 A und B seitlich, gegenüberliegend 52 (520). Regelbeginn: bei Vg max (Standard bei HD, HZ, EP, EZ, DA) (B).
- Nummer
- R909419623
- Typschlüssel
- AA6VM80EP2/60W-PSC520B
- Gruppe
- A6VM 80
- Ausgabe
- 06/2020

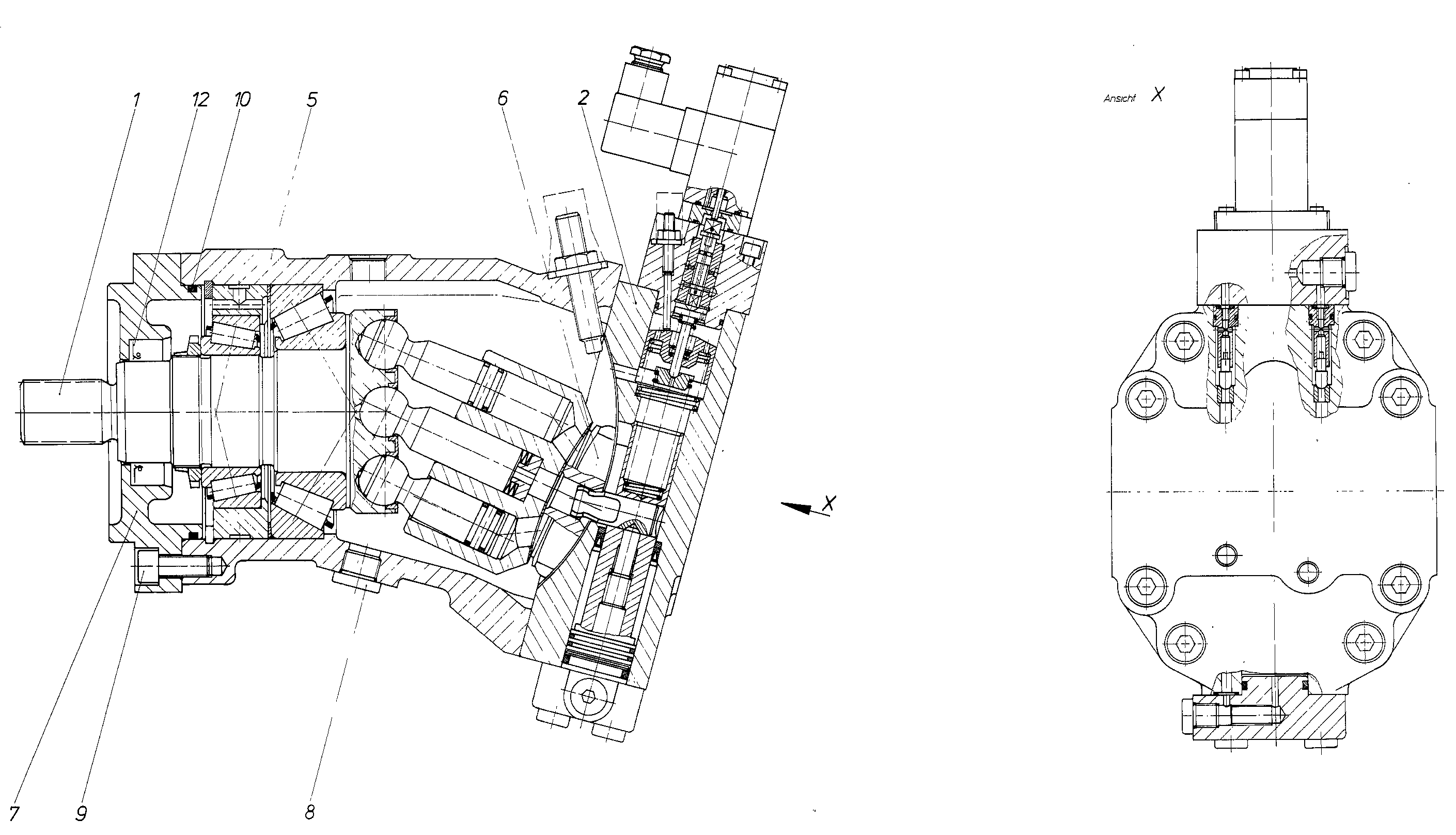

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R909414615 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R909419624 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909414173 | HOUSING | 1 | ||
| R909921787 | CONTROL LENS | 1 | ||
| R909414115 | FLANGE | 1 | ||
| R909153339 | SCREW PLUGD | 1 | ||
| R909083060 | SOCKET HEAD CAP SCREW | 4 | ||
| R909086636 | O-RINGD | 1 | ||
| R909831178 | SHAFT SEALING RINGD | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | AA6V |
| Betriebsart | Motor | M |
| Regel- und Verstelleinrichtung | Proportionalverstellung elektrisch (mit HIRSCHMANN-Stecker – ohne Löschdiode) U = 24 V | EP2 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Triebwelle | Zahnwelle ANSI B92.1a | S |
| Arbeitsanschluss | SAE-Arbeitsanschlüsse ohne Ventil 0 A und B seitlich, gegenüberliegend 52 | 520 |
| Regelbeginn | bei Vg max (Standard bei HD, HZ, EP, EZ, DA) | B |
