Einheit · AXIAL-PISTON MOTOR
AA6VM160EP1/60W-PSD520BR909419682
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel AA6VM160EP1/60W-PSD520B, Materialnummer R909419682. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (AA6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch U = 12 V (mit HIRSCHMANN-Stecker – ohne Löschdiode) (EP1). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Triebwelle: Zahnwelle ANSI B92.1a (S). Anbauflansch: SAE J744 - 4-Loch 165-4 (D). Arbeitsanschluss: SAE-Arbeitsanschlüsse ohne Ventil 0 A und B seitlich, gegenüberliegend 52 (520). Regelbeginn: bei Vg max (Standard bei HD, HZ, EP, EZ, DA) (B).
- Nummer
- R909419682
- Typschlüssel
- AA6VM160EP1/60W-PSD520B
- Gruppe
- A6VM 160
- Ausgabe
- 07/2020

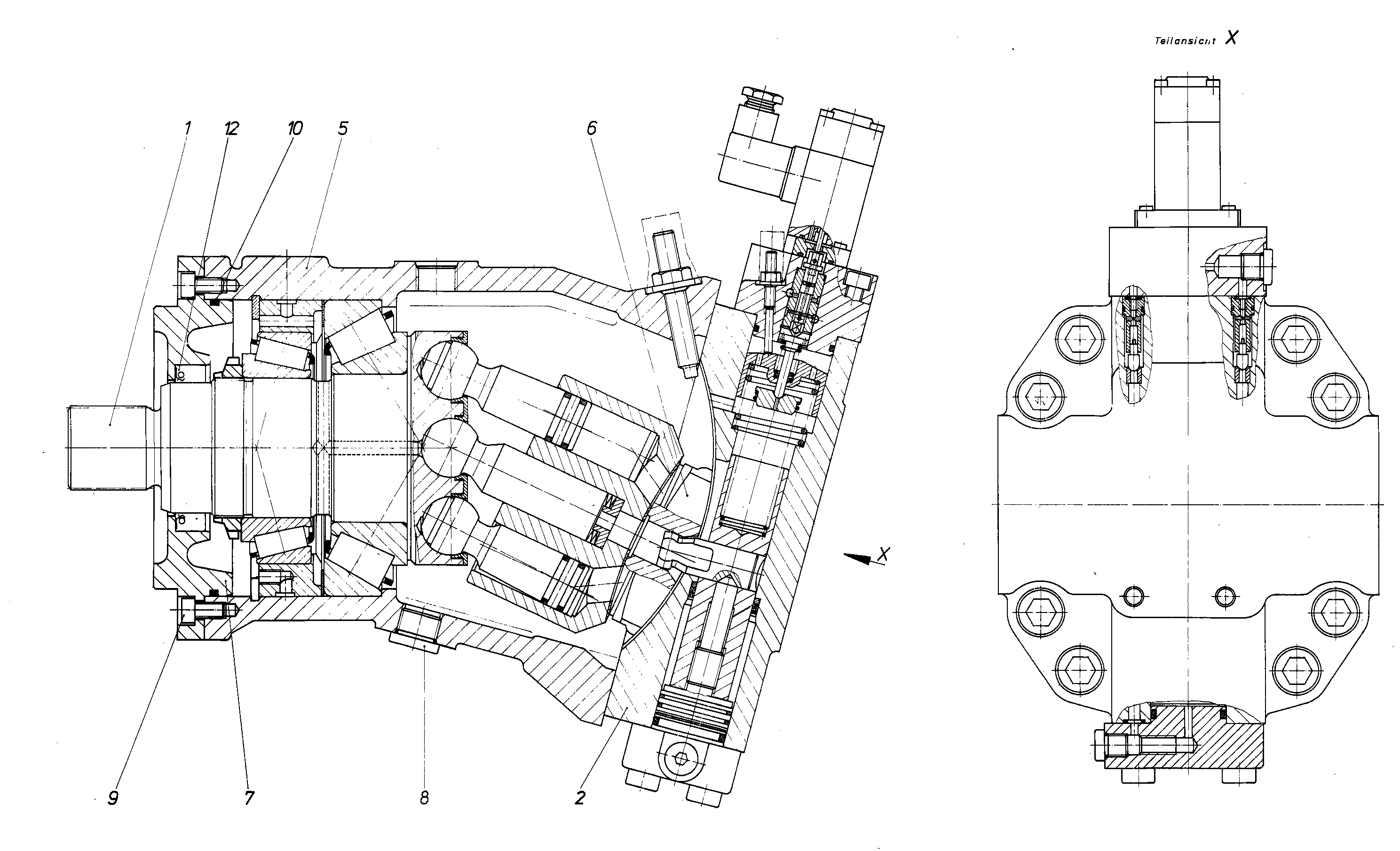

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R909414757 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R909419689 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909416970 | HOUSING | 1 | ||
| R909921790 | CONTROL LENS | 1 | ||
| R909422226 | FLANGE | 1 | ||
| R909153339 | SCREW PLUGD | 1 | ||
| R909083034 | SOCKET HEAD CAP SCREW | 4 | ||
| R909083832 | O-RINGD | 1 | ||
| R909831662 | ROTARY SHAFT LIP SEALD | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | AA6V |
| Betriebsart | Motor | M |
| Regel- und Verstelleinrichtung | Proportionalverstellung elektrisch U = 12 V (mit HIRSCHMANN-Stecker – ohne Löschdiode) | EP1 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Triebwelle | Zahnwelle ANSI B92.1a | S |
| Anbauflansch | SAE J744 - 4-Loch 165-4 | D |
| Arbeitsanschluss | SAE-Arbeitsanschlüsse ohne Ventil 0 A und B seitlich, gegenüberliegend 52 | 520 |
| Regelbeginn | bei Vg max (Standard bei HD, HZ, EP, EZ, DA) | B |
