Einheit · AXIAL-PISTON PUMP
A4VG56EP1D1+28EZ1D1 *G*R909421958
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG56EP1D1+28EZ1D1*G*, Materialnummer R909421958. Nenngröße: NG 56. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Proportionalverstellung U = 12 V elektrisch (EP1). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D).
- Nummer
- R909421958
- Typschlüssel
- A4VG56EP1D1+28EZ1D1 *G*
- Gruppe
- A4VG 56
- Ausgabe
- 06/2020

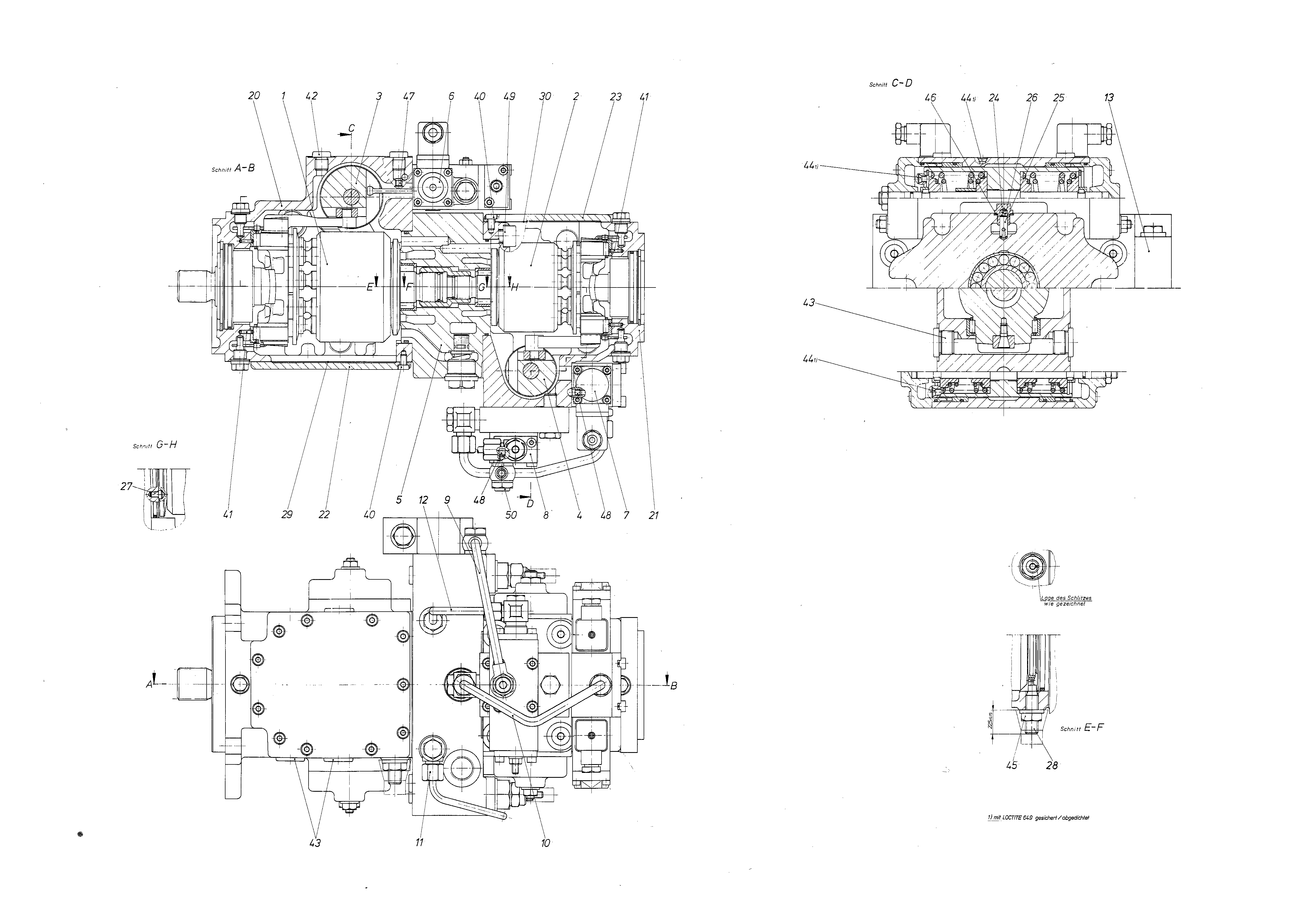

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R909413435 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R909434316 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R909415548 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909434072 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909416244 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R909437712 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R909415679 | DIRECTIONAL-CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R909437689 | UNLOADING VALVE Stückliste der Baugruppe →L | 1 | ||
| R909416902 | HYDRAULIC LINE Stückliste der Baugruppe →L | 1 | ||
| R909416904 | HYDRAULIC LINE Stückliste der Baugruppe →L | 1 | ||
| 11 | R909416906 | HYDRAULIC LINE Stückliste der Baugruppe →L | 1 | |
| 12 | R909416908 | HYDRAULIC LINE Stückliste der Baugruppe →L | 1 | |
| R909417176 | FLUSHING VALVE Stückliste der Baugruppe →L | 1 | ||
| R909432383 | HOUSING | 1 | ||
| 21 | R909426342 | HOUSING | 1 | |
| R909435160 | HOUSING COVER | 1 | ||
| R909426076 | HOUSING COVER | 1 | ||
| R909414228 | SCREW PLUG | 4 | ||
| 25 | R909414227 | PIVOT PIN | 4 | |
| 26 | R909002380 | COMPRESSION SPRING | 4 | |
| 27 | R909405732 | POITIONING PIN | 1 | |
| R909408932 | ECCENTRIC SCREW | 1 | ||
| R909435276 | SEALD | 1 | ||
| R909435277 | SEALD | 1 | ||
| R909083018 | SOCKET HEAD CAP SCREW | 22 | ||
| 41 | R913016373 | SLOTTED SPRING PIN | 4 | |
| R909151692 | SCREW PLUGD | 9 | ||
| R909151694 | SCREW PLUGD | 7 | ||
| R909831318 | DOUBLE BREAK-OFF PLUG | 3 | ||
| R909087405 | SEALING NUTD | 1 | ||
| R909152726 | SEAL RINGD | 4 | ||
| R909156495 | NOZZLE | 2 | ||
| R909156774 | NOZZLE | 2 | ||
| R909083087 | SOCKET HEAD CAP SCREW | 4 | ||
| R909153364 | SCREW PLUGD | 1 | ||
| 98 | R902166525 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 56 | 56 |
| Regel- und Verstelleinrichtung | Proportionalverstellung U = 12 V elektrisch | EP1 |
| Druckabschneidung | Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch | D |
