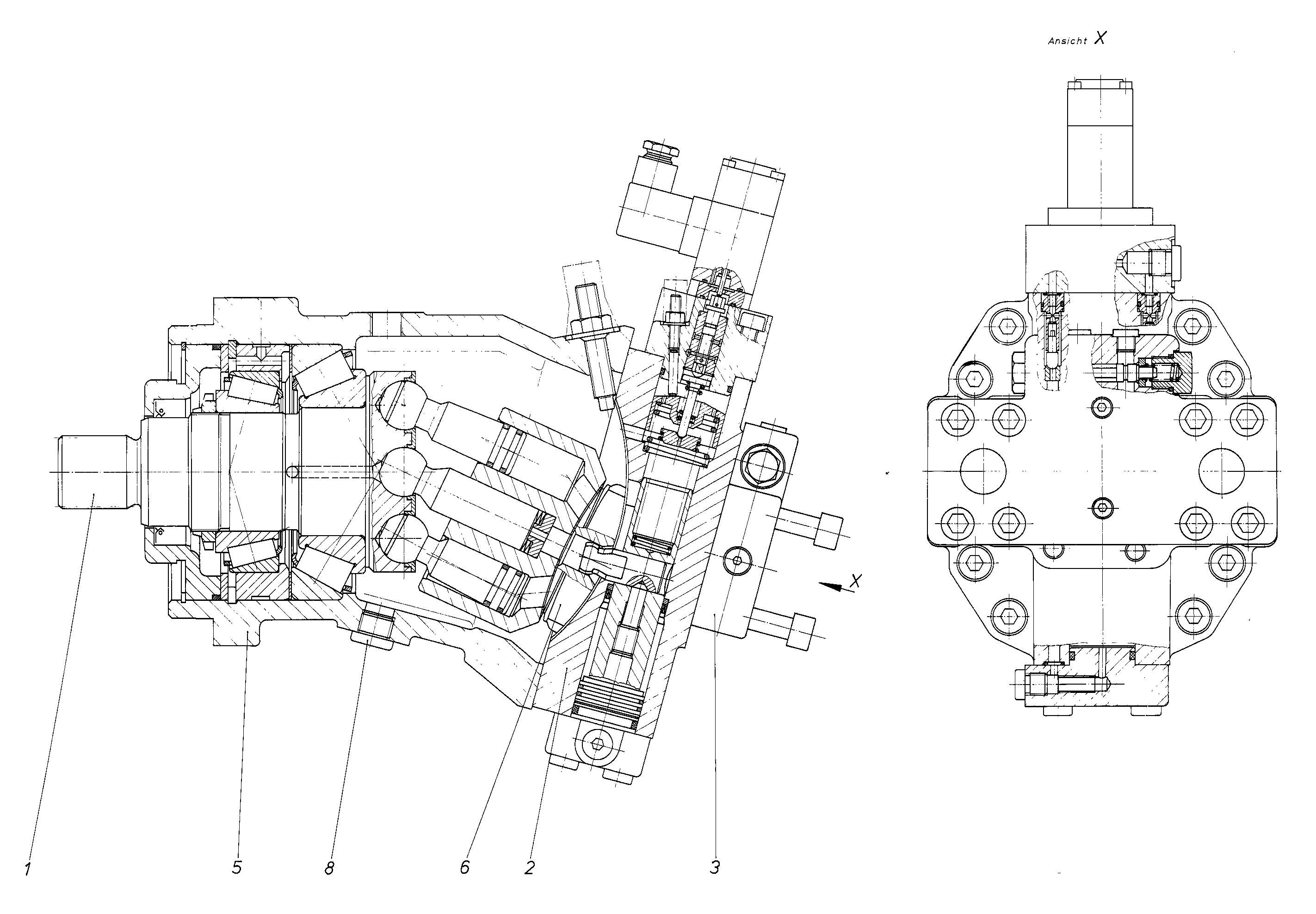

Einheit · AXIAL-PISTON MOTOR
A6VM107EP2/60W-PZB017B-SR909422101
Axialkolbenmotor Bosch Rexroth Baureihe A6VM, Typschlüssel A6VM107EP2/60W-PZB017B-S, Materialnummer R909422101. Nenngröße: NG 107. Axialkolbeneinheit: Schrägachsenbauart, verstellbar (A6V). Betriebsart: Motor (M). Regel- und Verstelleinrichtung: Proportionalverstellung elektrisch (mit HIRSCHMANN-Stecker – ohne Löschdiode) U = 24 V (EP2). Drehrichtung: Bei Blick auf Triebwelle wechselnd (W). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: ISO 3019-2 4-Loch (B). Arbeitsanschluss: SAE-Arbeitsanschlüsse A und B hinten Spül- und Speisedruckventil angebaut 7 (017). Regelbeginn: bei Vg max (Standard bei HD, HZ, EP, EZ, DA) (B). Standard-/Sonderausführung: Sonderausführung (-S).
- Nummer
- R909422101
- Typschlüssel
- A6VM107EP2/60W-PZB017B-S
- Gruppe
- A6VM 107
- Ausgabe
- 06/2020
| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R909416231 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R909422100 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909422099 | FLUSHING VALVE Stückliste der Baugruppe →L | 1 | ||
| R909412761 | HOUSING | 1 | ||
| R909921788 | CONTROL LENS | 1 | ||
| R909153815 | SCREW PLUGD | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar | A6V |
| Betriebsart | Motor | M |
| Nenngröße (NG) | 107 | 107 |
| Regel- und Verstelleinrichtung | Proportionalverstellung elektrisch (mit HIRSCHMANN-Stecker – ohne Löschdiode) U = 24 V | EP2 |
| Drehrichtung | Bei Blick auf Triebwelle wechselnd | W |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | ISO 3019-2 4-Loch | B |
| Arbeitsanschluss | SAE-Arbeitsanschlüsse A und B hinten Spül- und Speisedruckventil angebaut 7 | 017 |
| Regelbeginn | bei Vg max (Standard bei HD, HZ, EP, EZ, DA) | B |
| Standard-/Sonderausführung | Sonderausführung | -S |
