Einheit · AXIAL-PISTON PUMP
A4VG71DA1D2/30L-PZF10K071E-SR909427279
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG71DA1D2/30L-PZF10K071E-S, Materialnummer R909427279. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Automatische Verstellung drehzahlabhängig U = 12 V (DA1). Druckabschneidung: Druckabschneidung (D). DA-Regelventil: DA-Regelventil fest eingestellt (2). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Zahnwelle für Einzelpumpe DIN 5480 (Z). Anbauflansch: SAE J744 2+4-Loch (F). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, gleiche Seite rechts Sauganschluss S unten (10). Speisepumpe: Ohne integrierte Speisepumpe mit Durchtrieb (K). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 127-2 (C) 1 1/4 in 14T 12/24DP (07). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass (1). Filterung Speisekreis/Fremdeinspeisung: Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe - N00, K...) (E). Standard-/Sonderausführung: Sonderausführung (-S).
- Nummer
- R909427279
- Typschlüssel
- A4VG71DA1D2/30L-PZF10K071E-S
- Gruppe
- A4VG 71
- Ausgabe
- 06/2020

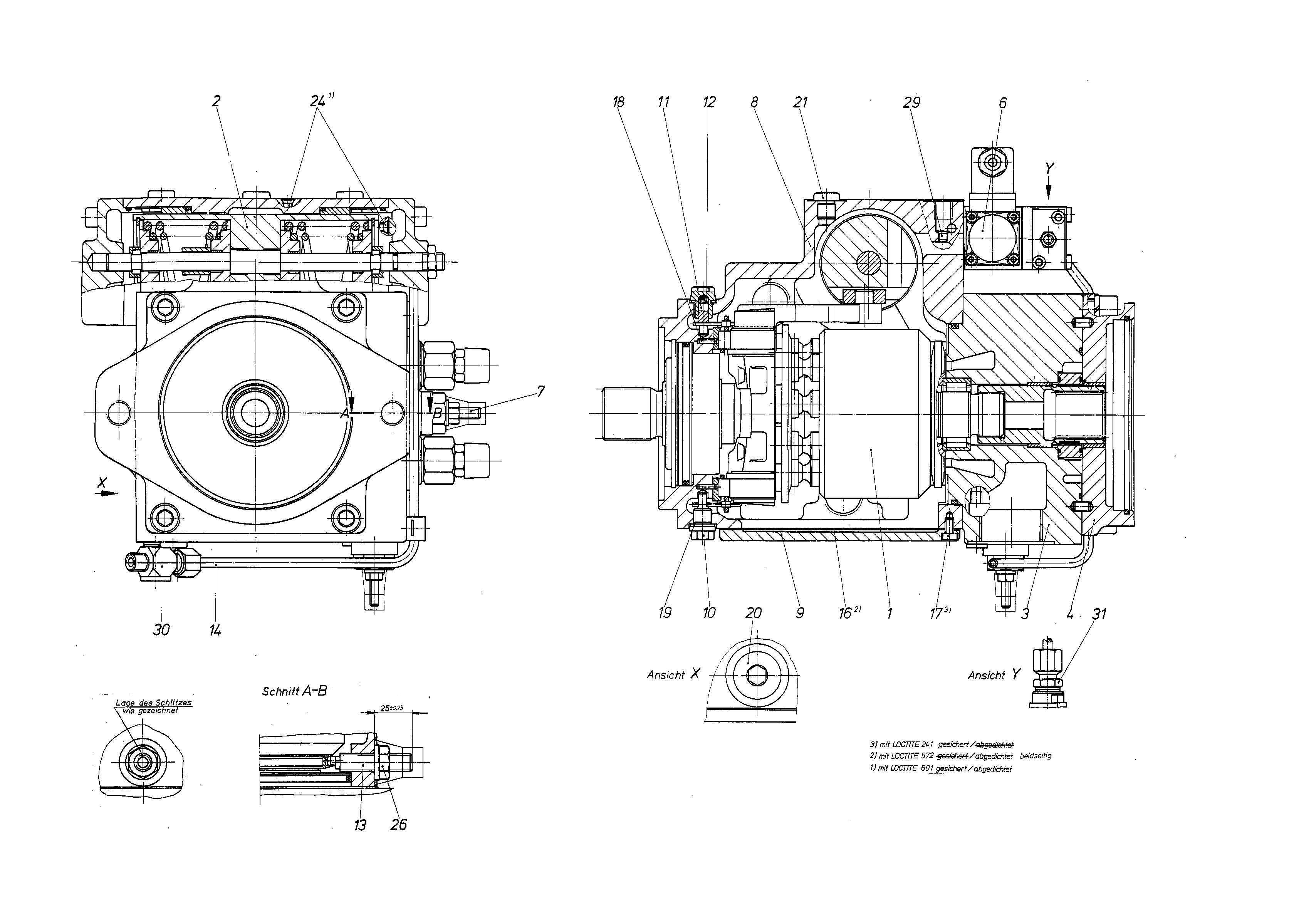

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R909427268 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R909433502 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909428180 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R909428167 | BELL HOUSING Stückliste der Baugruppe →L | 1 | ||
| R909437714 | DIRECTIONAL-CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R909415058 | CONTROL CARTRIDGE Stückliste der Baugruppe →L | 1 | ||
| R909417670 | HOUSING | 1 | ||
| R909430387 | HOUSING COVER | 1 | ||
| R909414228 | SCREW PLUG | 2 | ||
| R909449291 | PIVOT PIN | 2 | ||
| R909405758 | ECCENTRIC SCREW | 1 | ||
| R909430496 | HYDRAULIC LINE | 1 | ||
| R909435278 | SEALD | 1 | ||
| R909083017 | SOCKET HEAD CAP SCREW | 12 | ||
| R913016374 | SLOTTED SPRING PIN | 2 | ||
| R909152726 | SEAL RINGD | 2 | ||
| R909153891 | SCREW PLUGD | 3 | ||
| R909151692 | SCREW PLUGD | 3 | ||
| R909831319 | DOUBLE BREAK-OFF PLUG | 2 | ||
| R909087405 | SEALING NUTD | 1 | ||
| R909156495 | NOZZLE | 2 | ||
| R909156369 | SWIVEL TUBE FITTING | 1 | ||
| R909083315 | THREADED FASTENER | 1 | ||
| 98 | R902095777 | SEAL KIT | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 71 | 71 |
| Regel- und Verstelleinrichtung | Automatische Verstellung drehzahlabhängig U = 12 V | DA1 |
| Druckabschneidung | Druckabschneidung | D |
| DA-Regelventil | DA-Regelventil fest eingestellt | 2 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Triebwelle | Zahnwelle für Einzelpumpe DIN 5480 | Z |
| Anbauflansch | SAE J744 2+4-Loch | F |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, gleiche Seite rechts Sauganschluss S unten | 10 |
| Speisepumpe | Ohne integrierte Speisepumpe mit Durchtrieb | K |
| Durchtrieb | Flansch SAE J744 Nabe für Zahnwelle, 127-2 (C) 1 1/4 in 14T 12/24DP | 07 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass | 1 |
| Filterung Speisekreis/Fremdeinspeisung | Fremdeinspeisung (bei Ausführung ohne integrierte Speisepumpe - N00, K...) | E |
| Standard-/Sonderausführung | Sonderausführung | -S |
