Einheit · AXIAL-PISTON PUMP
AA4VG125HD1/30L-427505*G*R909427505
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel AA4VG125HD1/30L-427505*G*, Materialnummer R909427505. Nenngröße: NG 125. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Druckabschneidung: Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch (D). DA-Regelventil (nur für NG110 und 125): DA-Regelventil fest eingestellt (1). Drehrichtung: Bei Blick auf Triebwelle links (L). Arbeitsanschluss: SAE-Arbeitsanschluss A und B seitlich (45° rechts) (2). Sonstige Sensoren: Ohne Sensor (0).
- Nummer
- R909427505
- Typschlüssel
- AA4VG125HD1/30L-427505*G*
- Gruppe
- A4VG 125
- Ausgabe
- 03/2020

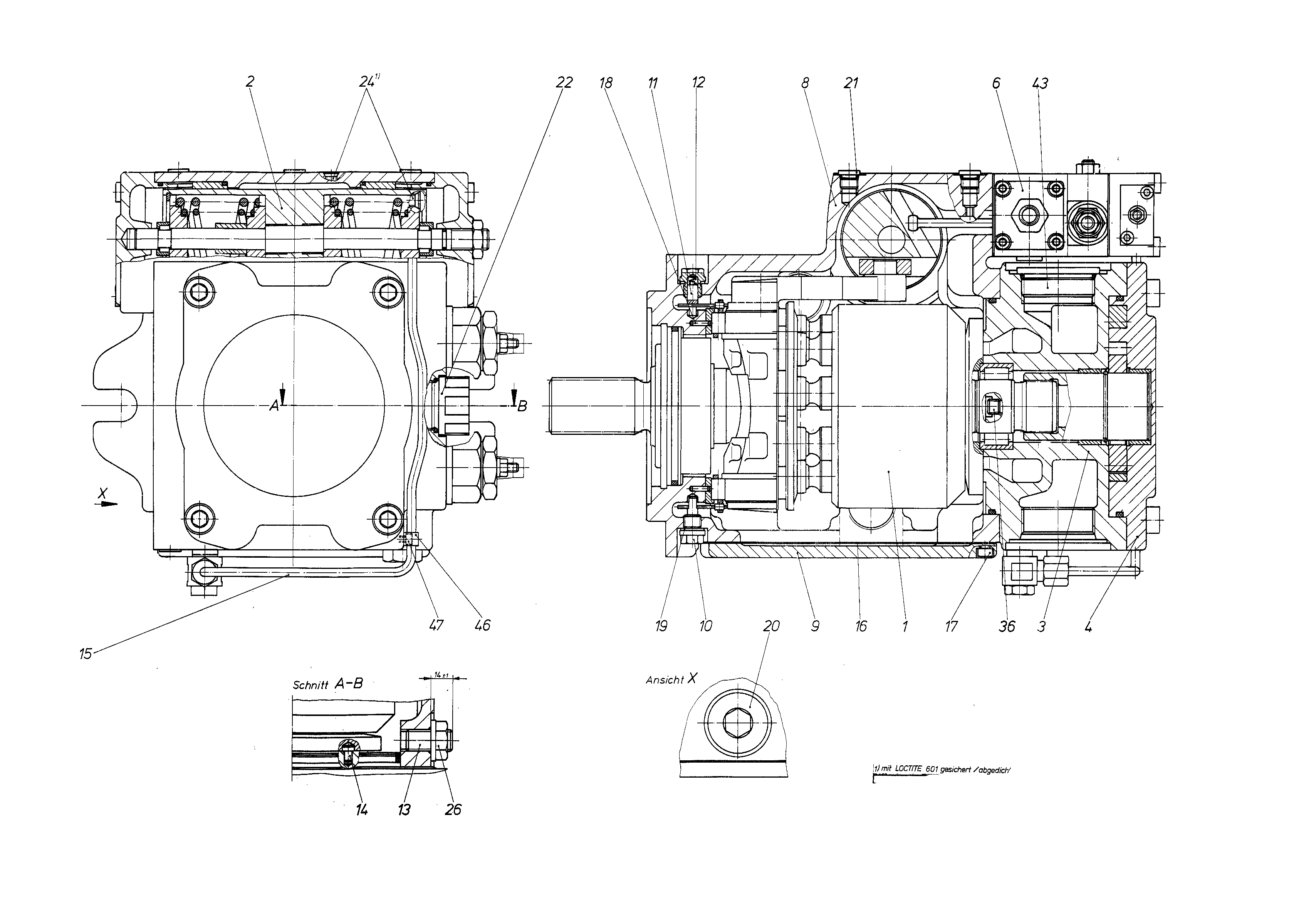

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R909428497 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| R909422827 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R909424150 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R909424109 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| R909427444 | CONTROL MODULE Stückliste der Baugruppe →L | 1 | ||
| R909431246 | HOUSING | 1 | ||
| R909430992 | HOUSING COVER | 1 | ||
| R909414228 | SCREW PLUG | 2 | ||
| R909414227 | PIVOT PIN | 2 | ||
| R909002380 | COMPRESSION SPRING | 2 | ||
| R909157393 | SETSCREW | 1 | ||
| R909405732 | POITIONING PIN | 1 | ||
| R909428684 | HYDRAULIC LINE Stückliste der Baugruppe →L | 1 | ||
| R909431042 | SEALD | 1 | ||
| R909083019 | SOCKET HEAD CAP SCREW | 4 | ||
| R913016374 | SLOTTED SPRING PIN | 2 | ||
| R909152726 | SEAL RINGD | 1 | ||
| R909153378 | SCREW PLUGD | 3 | ||
| R909154478 | SCREW PLUGD | 5 | ||
| R909422926 | LOCKING PIECE Stückliste der Baugruppe →L | 1 | ||
| R909831319 | DOUBLE BREAK-OFF PLUG | 2 | ||
| R909152975 | SEALING NUTD | 1 | ||
| R909084792 | SCREW PLUG | 1 | ||
| R909157392 | SCREW PLUGD | 1 | ||
| R909157319 | PIPE CLAMP | 1 | ||
| R909083001 | SOCKET HEAD CAP SCREW | 1 | ||
| 48 | R909083036 | SOCKET HEAD CAP SCREW | 10 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 450 bar, Höchstdruck 500 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 125 | 125 |
| Druckabschneidung | Druckabschneidung, mit Bypass fest eingestellt, hydraulisch mechanisch | D |
| DA-Regelventil (nur für NG110 und 125) | DA-Regelventil fest eingestellt | 1 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Arbeitsanschluss | SAE-Arbeitsanschluss A und B seitlich (45° rechts) | 2 |
| Sonstige Sensoren | Ohne Sensor | 0 |
