Einheit · AXIAL-PISTON PUMP
A4VG28NVM2/30R-PZC10F041SR909428457
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG28NVM2/30R-PZC10F041S, Materialnummer R909428457. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Mechanische Hubbegrenzung: Mechanische Hubbegrenzung, extern einstellbar (M). DA-Regelventil: DA-Regelventil fest eingestellt (2). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Zahnwelle für Einzelpumpe DIN 5480 (Z). Anbauflansch: SAE J744 2-Loch (C). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, gleiche Seite rechts Sauganschluss S unten (10). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 1 in 15T 16/32DP (04). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass (1). Filterung Speisekreis/Fremdeinspeisung: Filterung in der Saugleitung der Speisepumpe (S).
- Nummer
- R909428457
- Typschlüssel
- A4VG28NVM2/30R-PZC10F041S
- Gruppe
- A4VG 28
- Ausgabe
- 06/2020

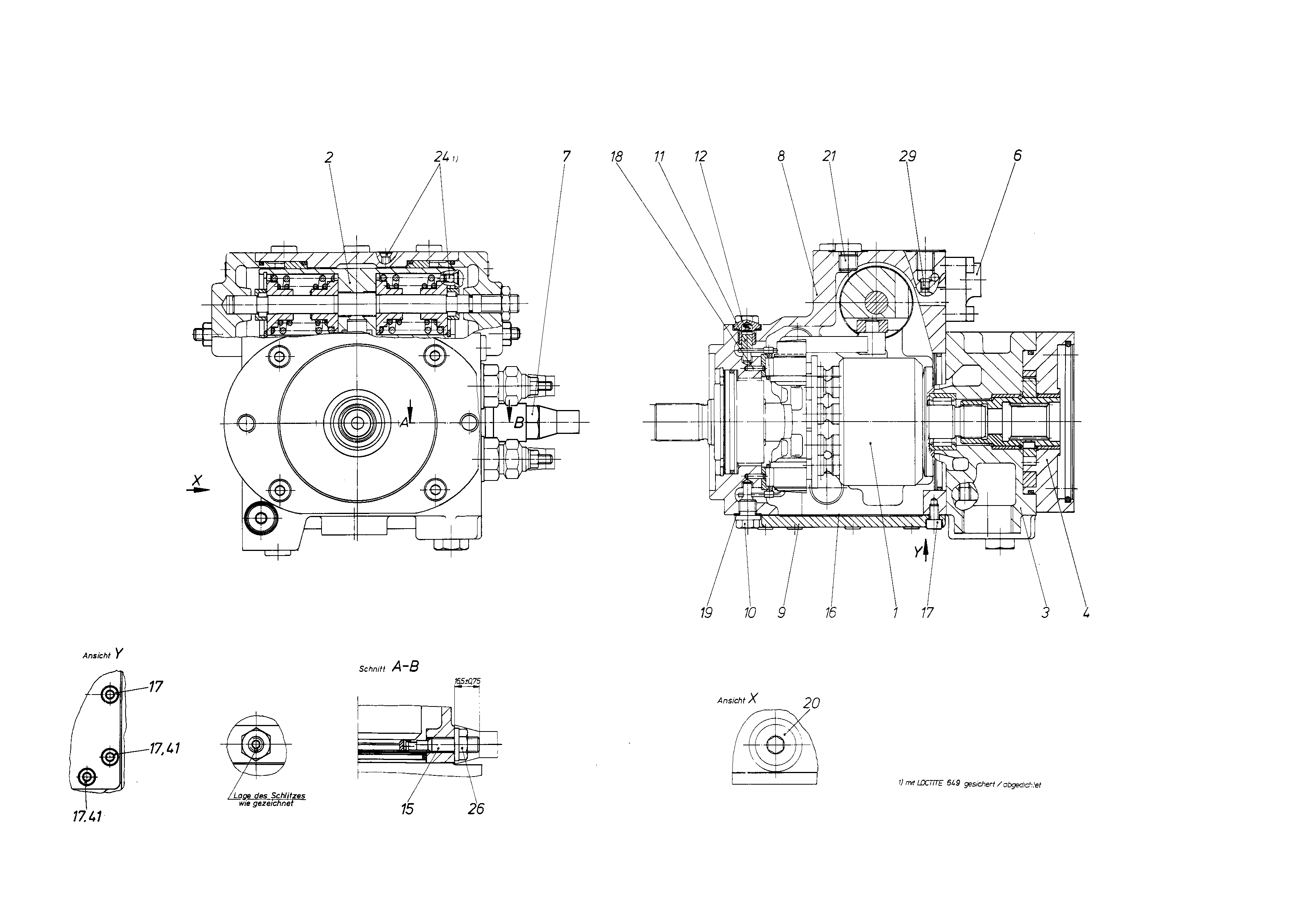

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R909434322 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| 2 | R909434152 | CONTROL Stückliste der Baugruppe →L | 1 | |
| R909427590 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R909427768 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| 6 | R909428459 | CONNECTION COVER Stückliste der Baugruppe →L | 1 | |
| R909416389 | CONTROL CARTRIDGE Stückliste der Baugruppe →L | 1 | ||
| 8 | R909426341 | HOUSING | 1 | |
| 9 | R909426076 | HOUSING COVER | 1 | |
| 10 | R909414228 | SCREW PLUG | 2 | |
| 11 | R909449291 | PIVOT PIN | 2 | |
| 15 | R909432832 | ECCENTRIC SCREW | 1 | |
| R909435277 | SEALD | 1 | ||
| R909083018 | SOCKET HEAD CAP SCREW | 11 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909152726 | SEAL RINGD | 2 | ||
| R909151694 | SCREW PLUGD | 3 | ||
| 21 | R909151692 | SCREW PLUGD | 3 | |
| 24 | R909831318 | DOUBLE BREAK-OFF PLUG | 2 | |
| R909153271 | SEALING NUTD | 1 | ||
| R909087967 | FUEL NOZZLE | 2 | ||
| 41 | R909084302 | SEAL RINGD | 2 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 28 | 28 |
| Mechanische Hubbegrenzung | Mechanische Hubbegrenzung, extern einstellbar | M |
| DA-Regelventil | DA-Regelventil fest eingestellt | 2 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Zahnwelle für Einzelpumpe DIN 5480 | Z |
| Anbauflansch | SAE J744 2-Loch | C |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, gleiche Seite rechts Sauganschluss S unten | 10 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Durchtrieb | Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 1 in 15T 16/32DP | 04 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass | 1 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Saugleitung der Speisepumpe | S |
