Einheit · AXIAL-PISTON PUMP
A4VG28NVDM1/30L-VSC10K04XX-SR909429345
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG28NVDM1/30L-VSC10K04XX-S, Materialnummer R909429345. Nenngröße: NG 28. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Druckabschneidung: Druckabschneidung (D). Mechanische Hubbegrenzung: Mechanische Hubbegrenzung, extern einstellbar (M). DA-Regelventil: Ohne DA-Regelventil (1). Drehrichtung: Bei Blick auf Triebwelle links (L). Triebwelle: Zahnwelle für Einzelpumpe ANSI B92.1a (S). Anbauflansch: SAE J744 2-Loch (C). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, gleiche Seite rechts Sauganschluss S unten (10). Speisepumpe: Ohne integrierte Speisepumpe mit Durchtrieb (K). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 1 in 15T 16/32DP (04). Standard-/Sonderausführung: Sonderausführung (-S).
- Nummer
- R909429345
- Typschlüssel
- A4VG28NVDM1/30L-VSC10K04XX-S
- Gruppe
- A4VG 28
- Ausgabe
- 06/2020

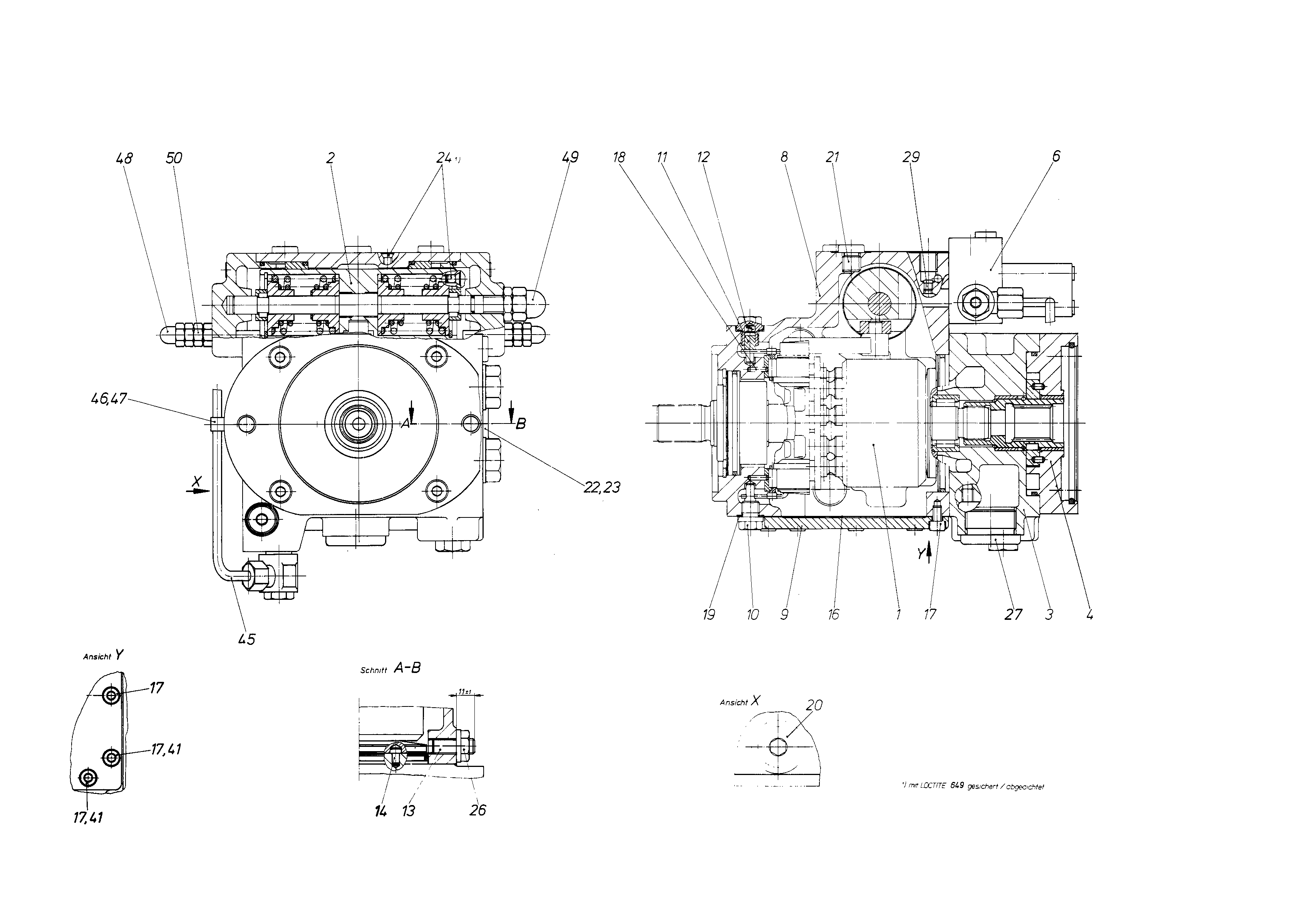

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R909434319 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | ||
| 2 | R909434075 | CONTROL Stückliste der Baugruppe →L | 1 | |
| 3 | R909429343 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | |
| R909429523 | BELL HOUSING Stückliste der Baugruppe →L | 1 | ||
| 6 | R909429656 | SEQUENCE VALVE Stückliste der Baugruppe →L | 1 | |
| R909426341 | HOUSING | 1 | ||
| 9 | R909426076 | HOUSING COVER | 1 | |
| 10 | R909414228 | SCREW PLUG | 2 | |
| R909449291 | PIVOT PIN | 2 | ||
| 13 | R909154981 | SETSCREW | 1 | |
| R909405732 | POITIONING PIN | 1 | ||
| R909435277 | SEALD | 1 | ||
| R909083018 | SOCKET HEAD CAP SCREW | 11 | ||
| R913016373 | SLOTTED SPRING PIN | 2 | ||
| R909152726 | SEAL RINGD | 2 | ||
| R909151694 | SCREW PLUGD | 3 | ||
| 21 | R909151692 | SCREW PLUGD | 5 | |
| 22 | R909084400 | SCREW PLUG | 1 | |
| R909152694 | O-RINGD | 1 | ||
| 24 | R909831318 | DOUBLE BREAK-OFF PLUG | 2 | |
| R909153271 | SEALING NUTD | 1 | ||
| 27 | R909153861 | SCREW PLUGD | 1 | |
| R909156493 | NOZZLE | 2 | ||
| R909152271 | SEAL RINGD | 2 | ||
| R909429657 | HYDRAULIC LINE Stückliste der Baugruppe →L | 1 | ||
| R909157319 | PIPE CLAMP | 1 | ||
| R909083001 | SOCKET HEAD CAP SCREW | 1 | ||
| 48 | R909086182 | CAP NUT | 2 | |
| R909157407 | CAP NUT | 1 | ||
| R909083612 | HEXAGON NUT | 3 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 28 | 28 |
| Druckabschneidung | Druckabschneidung | D |
| Mechanische Hubbegrenzung | Mechanische Hubbegrenzung, extern einstellbar | M |
| DA-Regelventil | Ohne DA-Regelventil | 1 |
| Drehrichtung | Bei Blick auf Triebwelle links | L |
| Triebwelle | Zahnwelle für Einzelpumpe ANSI B92.1a | S |
| Anbauflansch | SAE J744 2-Loch | C |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, gleiche Seite rechts Sauganschluss S unten | 10 |
| Speisepumpe | Ohne integrierte Speisepumpe mit Durchtrieb | K |
| Durchtrieb | Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 1 in 15T 16/32DP | 04 |
| Standard-/Sonderausführung | Sonderausführung | -S |
