Einheit · AXIAL-PISTON PUMP
A8VO80LR3C/60R1-PZGO5NOO*G*R909429547
Axialkolbenpumpe Bosch Rexroth Baureihe A8VO, Typschlüssel A8VO80LR3C/60R1-PZGO5NOO*G*, Materialnummer R909429547. Axialkolbeneinheit: Schrägachsenbauart, verstellbar, Nenndruck 380 bar, Höchstdruck 420 bar (A8V). Betriebsart: Doppelpumpe (Parallelbauweise), off ener Kreislauf (O). Schwenkwinkelanzeige: Ohne Schwenkwinkelanzeige (0). Drehrichtung: Bei Blick auf Triebwelle, rechts (R). Übersetzung (nAntrieb / nTriebwerke): i = 1 (1). Anschlüsse für Arbeitsleitungen: SAE-Flanschanschlüsse A und A seitlich, gegenüberliegend (Befestigungsgewinde metrisch) SAE-Flanschanschluss S hinten (Befestigungsgewinde metrisch) (5).
- Nummer
- R909429547
- Typschlüssel
- A8VO80LR3C/60R1-PZGO5NOO*G*
- Gruppe
- A8VO 80
- Ausgabe
- 06/2020

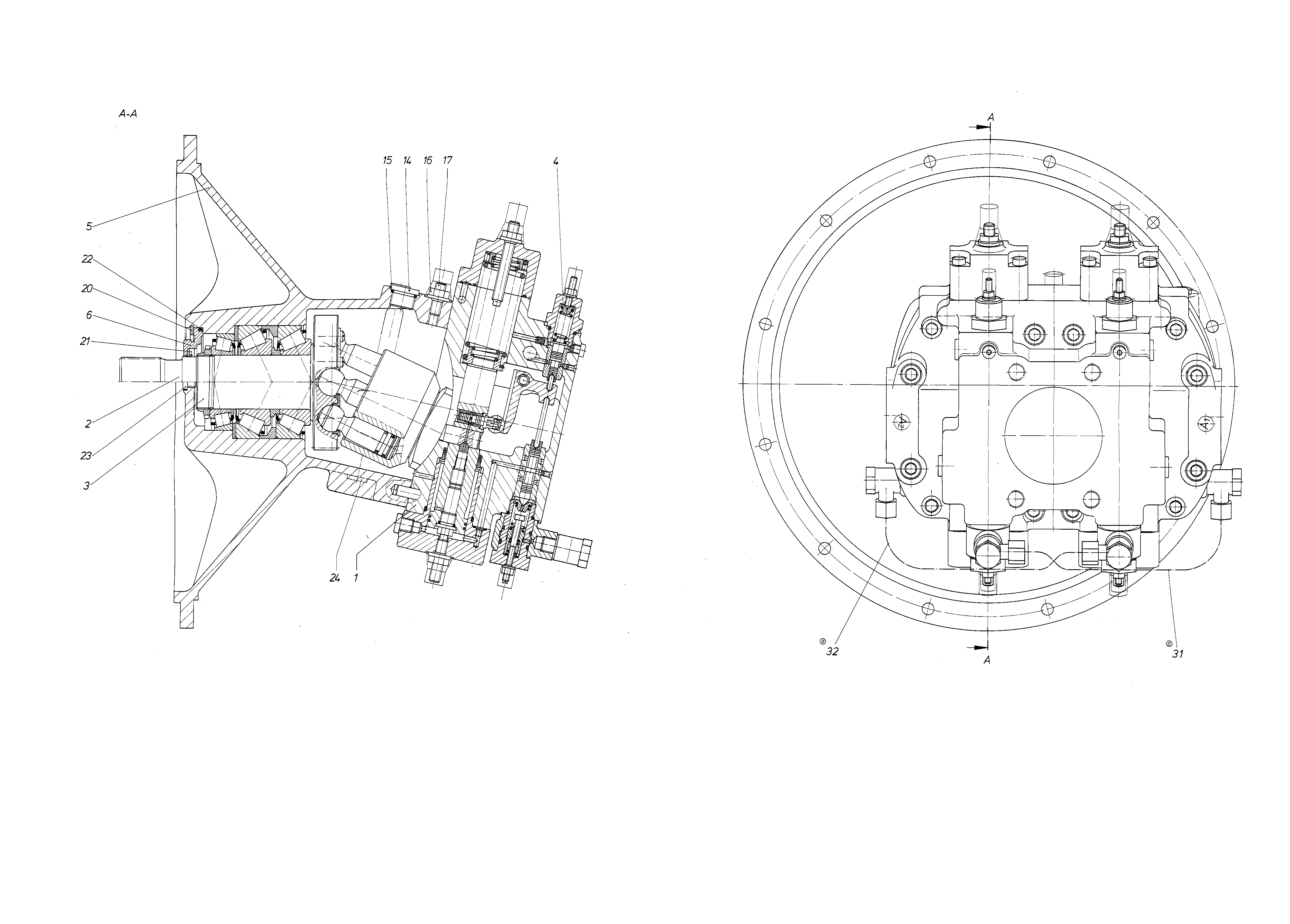

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R909429546 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| 2 | R909411235 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | |
| 3 | R909411234 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | |
| R909418659 | ADJUSTING PART Stückliste der Baugruppe →L | 2 | ||
| 5 | R909431810 | PUMP HOUSING | 1 | |
| 6 | R909410980 | LOCKING RINGD | 1 | |
| 14 | R909083225 | SCREW PLUG | 1 | |
| 15 | R909083758 | O-RINGD | 1 | |
| 16 | R909152426 | SEALING NUTD | 1 | |
| 17 | R909083500 | SETSCREW | 1 | |
| R909083417 | RETAINING RING | 1 | ||
| 21 | R909831232 | SHAFT SEALING RINGD | 1 | |
| R909086948 | O-RINGD | 1 | ||
| 23 | R909153364 | SCREW PLUGD | 1 | |
| 24 | R909151979 | SCREW PLUGD | 2 | |
| R909442743 | HYDRAULIC LINE Stückliste der Baugruppe →L | 1 | ||
| R909442744 | HYDRAULIC LINE Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägachsenbauart, verstellbar, Nenndruck 380 bar, Höchstdruck 420 bar | A8V |
| Betriebsart | Doppelpumpe (Parallelbauweise), off ener Kreislauf | O |
| Schwenkwinkelanzeige | Ohne Schwenkwinkelanzeige | 0 |
| Drehrichtung | Bei Blick auf Triebwelle, rechts | R |
| Übersetzung (nAntrieb / nTriebwerke) | i = 1 | 1 |
| Anschlüsse für Arbeitsleitungen | SAE-Flanschanschlüsse A und A seitlich, gegenüberliegend (Befestigungsgewinde metrisch) SAE-Flanschanschluss S hinten (Befestigungsgewinde metrisch) | 5 |
